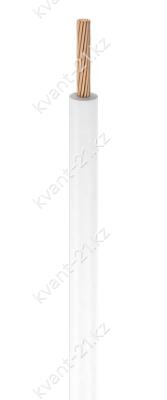

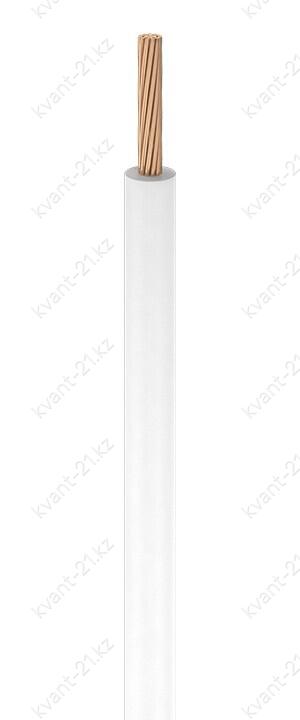

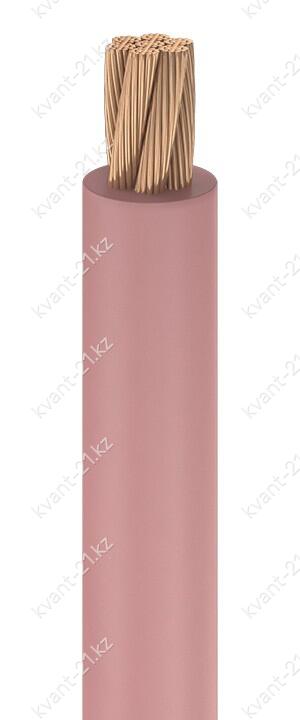

Конструкция кабеля
1. Одна многопроволочная медная токопроводящая жила номинальным сечением:
— 0,75…35 мм2, соответствующая 4 классу по ГОСТ 22483-2012;
— 50…120 мм2, соответствующая 3 или 4 классу по ГОСТ 22483-2012.
2. Изоляция из фторсилоксановой резины номинальной толщиной 1,2…2,0 мм.
Технические характеристики
| Номинальное переменное напряжение | 660 В частотой до 400 Гц |
| Испытательное переменное напряжение | 2500 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 15…50 МОм·км |
| Строительная длина | не менее 50…200 м на барабане |
| не менее 50…100 м в бухте | |
| Маломеры в партии | не более 10% кусками от 1,5 м |
| Минимальный радиус изгиба | 2 наружных диаметра |
| Диапазон рабочих температур | −60…+180 °C |
| Срок службы | не менее 8 лет с даты производства |
Расшифровка кабеля
П
В
ФС
-
660В
провод
для выводов электрических машин
изоляция из фторсилоксановой резины
номинальное напряжение 660 В
