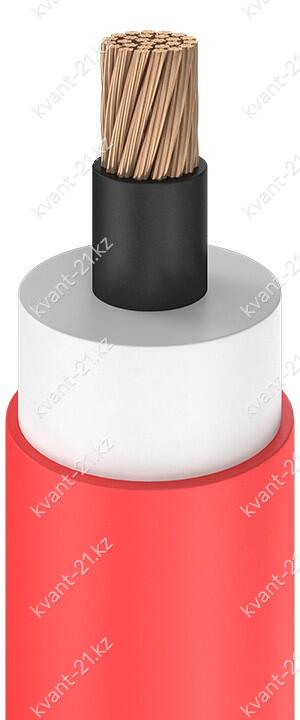

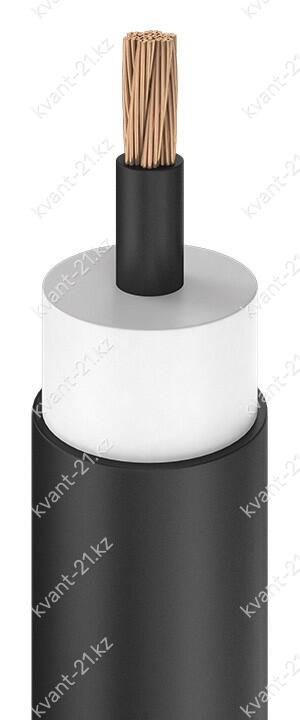

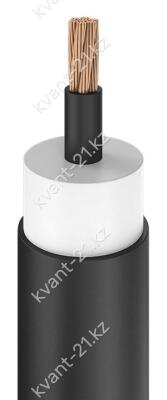

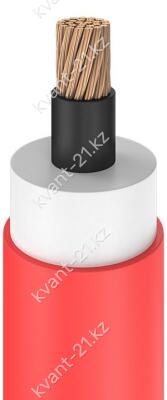

Конструкция кабеля
1. Одна многопроволочная медная токопроводящая жила номинальным
сечением 6,0…120 мм2, соответствующая 4 классу по ГОСТ 22483-2012.
2. Экран из полупроводящей резины номинальной толщиной 0,5…0,9 мм.
3. Изоляция из кремнийорганической резины номинальной толщиной 6,0 мм.
4. Оболочка из фторсилоксановой резины номинальной толщиной 0,8…1,2 мм.
Технические характеристики
| Номинальное переменное напряжение | 10 кВ частотой 50 Гц |
| Испытательное переменное напряжение | 21 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 200 МОм·км |
| Строительная длина | не менее 15 м |
| Минимальный радиус изгиба | 5 наружных диаметров |
| Диапазон рабочих температур | −60…+200 °C |
| Срок службы | не менее 5 лет с даты производства |
Расшифровка кабеля
П
В
К
Ф
-
10кВ
провод
для выводов электрических машин
изоляция из кремнийорганической резины
оболочка из фторсилоксановой резины
номинальное напряжение 10 кВ
