Маркоразмеры

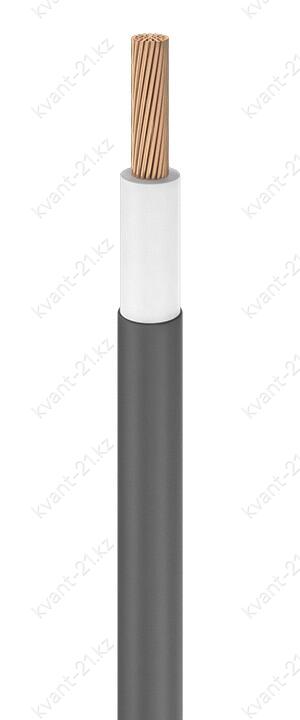

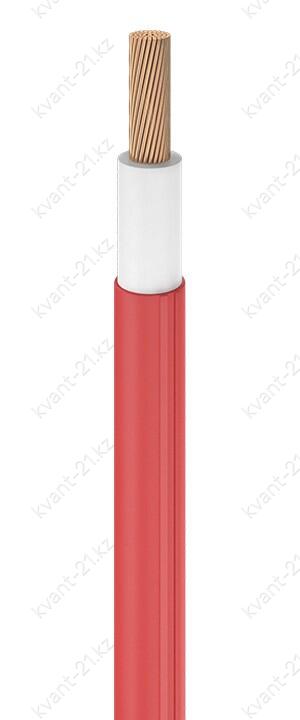

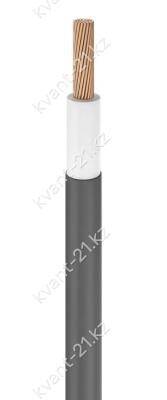

Конструкция кабеля
1. Одна многопроволочная медная токопроводящая жила номинальным сечением:
— 0,2…1,0; 1,5; 2,5; 4,0; 6,0; 10…35 мм2, соответствующая 4 классу
по ГОСТ 22483-2012;
— 1,2; 2,0; 3,0; 5,0 и 8,0 мм2, скрученная из проволок номинальным
диаметром не более 0,41…0,53 мм;
— 50…95 мм2, соответствующая 3 или 4 классу по ГОСТ 22483-2012.
2. Двухслойная изоляция:
— слой из кремнийорганической резины номинальной толщиной 0,6…1,6 мм;
— слой из фторсилоксановой резины номинальной толщиной 0,2…0,3 мм.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой до 400 Гц |
| Испытательное переменное напряжение | 2000 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 50…150 МОм·км |
| Строительная длина | не менее 50…200 м на барабане |
| не менее 50…100 м в бухте | |
| Маломеры в партии | не более 10% кусками от 1,5 м |
| Минимальный радиус изгиба | 2 наружных диаметра |
| Диапазон рабочих температур | −60…+180 °C |
| Срок службы | не менее 8 лет с даты производства |
Расшифровка кабеля
П
В
К
Ф
-
380В
провод
для выводов электрических машин
слой изоляции из кремнийорганической резины
слой изоляции из фторсилоксановой резины
номинальное напряжение 380 В
