Провод РПШЭМО – 380В
—Маркоразмеры

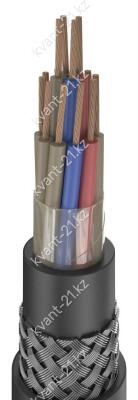

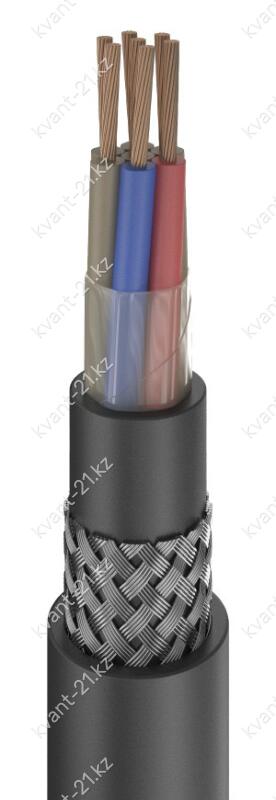

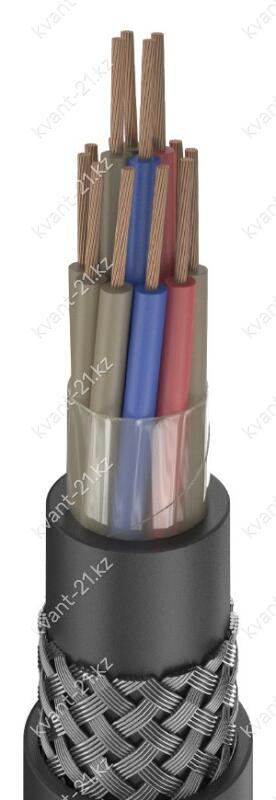

Конструкция кабеля
1. Многопроволочная медная токопроводящая жила номинальным сечением 0,35…6,0 мм2,
соответствующая 4 или 5 классу по ГОСТ 22483-2012.
2. Изоляция из резины номинальной толщиной 0,6…0,8 мм.
3. Возможно наложение на скрученные жилы синтетической плёнки.
4. Оболочка из холодостойкой резины номинальной толщиной 1,3…1,8 мм.
5. Экран в виде оплётки:
— из стальных оцинкованных проволок номинальным диаметром 0,15…0,3 мм;
— из лужёных стальных проволок номинальным диаметром 0,2…0,3 мм;
— из лужёных медных проволок номинальным диаметром 0,2…0,3 мм;
— или из медных проволок номинальным диаметром 0,15…0,3 мм.
6. Защитная оболочка из полиэтилена номинальной толщиной 0,8 мм или
холодостойкой резины номинальной толщиной 1,6 мм.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой до 400 Гц |
| Номинальное постоянное напряжение | 700 В |
| Испытательное переменное напряжение | 2 кВ частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 110 МОм·км |
| Строительная длина | не менее 50 м |
| Маломеры в партии | не более 20% кусками от 10 м |
| Допустимая температура нагрева жил | 65 °С |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −50…+60 °C |
| Срок службы | не менее 8 лет с даты изготовления |
Расшифровка кабеля
провод для радио- и электроустановок
оболочка шлангового типа
экран
холодостойкая оболочка
защитная оболочка
номинальное напряжение 380 В
