Маркоразмеры

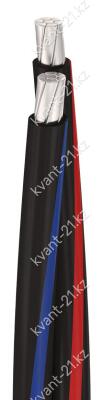

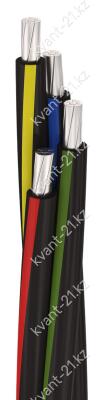

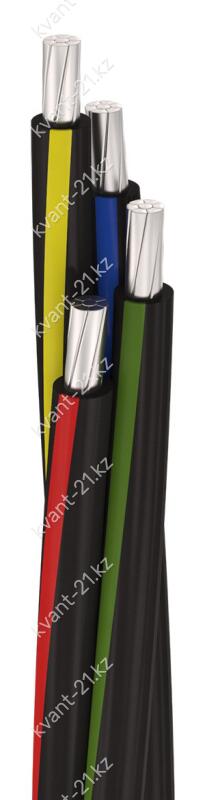

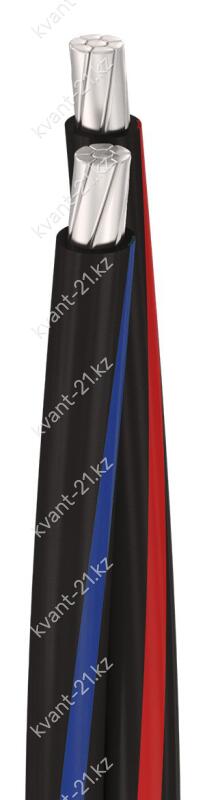

Конструкция кабеля
1. Круглые многопроволочные уплотнённые алюминиевые жилы:
— основные жилы номинальным сечением 16…240 мм2;
— вспомогательные жилы для цепей наружного освещения
номинальным сечением 16…35 мм2.
2. Изоляция из светостабилизированной самозатухающей сшитой композиции
полиэтилена номинальной толщиной 1,3…1,9 мм.
3. Основные и вспомогательные жилы скручены в провод
в правом направлении.
Технические характеристики
| Номинальное переменное напряжение | 0,6/1 кВ частотой 50 Гц |
| Испытательное импульсное напряжение | 20 кВ |
| Прочность алюминия на разрыв | не менее 120 МПа |
| Строительная длина | по заказу потребителя |
| Допустимая температура нагрева жил | 90 °С |
| Максимальная температура нагрева жил | 250 °С при коротком замыкании |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −60…+50 °C |
| Срок службы | не менее 40 лет с даты изготовления |
Расшифровка кабеля
СИП
н
–
4
самонесущий изолированный провод
не распространяющий горение
без нулевой несущей жилы
