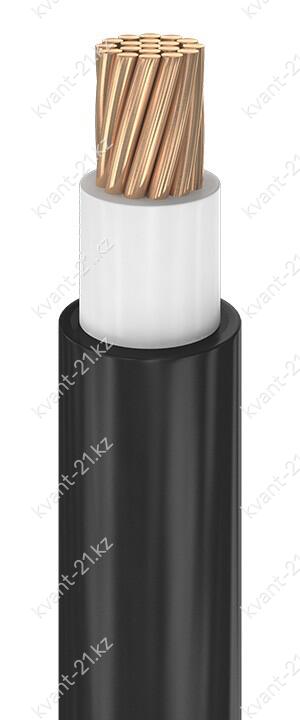

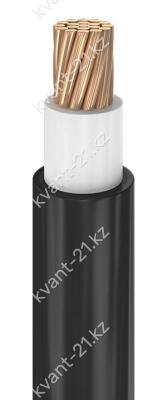

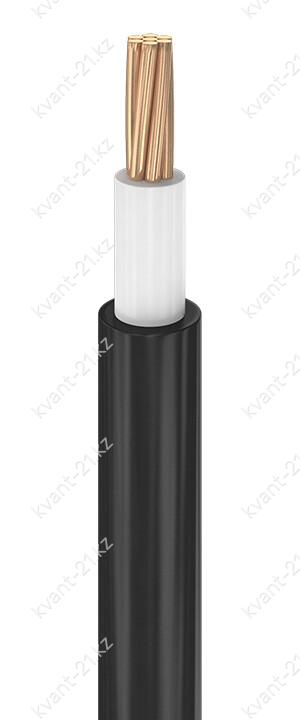

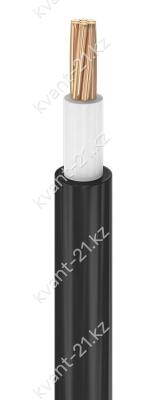

Конструкция кабеля
1. Одна многопроволочная медная токопроводящая жила номинальным сечением 35 мм2,
соответствующая 2 классу по ГОСТ 22483-2012, скрученная из 19 проволок.
Допускается изготовлением семипроволочной жилы по согласованию с потребителем.
2. Изоляция из полиэтилена, соответствующая категории Ип-1 по ГОСТ 23286-78,
номинальной толщиной 1,0 мм.
3. Оболочка из полиэтилена, соответствующая категории Обп-2 по ГОСТ 23286-78,
номинальной толщиной 1,5 мм.
Технические характеристики
| Номинальное переменное напряжение | 380 В частотой 50 Гц |
| Испытательное переменное напряжение | 2000 В частотой 50 Гц |
| Время выдержки при испытании | 5 мин |
| Сопротивление изоляции при 20 °С | не менее 1000 МОм·км |
| Строительная длина | не менее 77 м |
| Маломеры в партии | не более 5% кусками от 7 м |
| Допустимое рабочее давление | 7,09 МПа, 70 атм |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Диапазон рабочих температур | −40…+80 °C |
| Срок службы | не менее 6 лет с даты изготовления |
Массо-габаритные характеристики
| Расчетная масса (вес) | 394,0 кг/км |
| Наружный диаметр | 13,4 мм |
| Минимальный барабан | № 8 — 265 м |
| Макс. длина в бухте | 126 м |
| Калькулятор массы |
Расшифровка кабеля
В
П
П
35
провод для водопогружных электродвигателей
изоляция из полиэтилена
оболочка из полиэтилена
номинальное сечение жилы 35 мм2
