Изолятор ФСПК 70-3/0,6 для контактной сети железных дорог
Заказать через WhatsApp
Отправьте заявку
Описание
Предназначены для изоляции и крепления проводов контактной сети и для использования в изолирующих узлах, подвесках, распределительных устройствах и преобразовательных подстанциях электрифицированных железных дорог постоянного тока напряжением 3 (3,3) кВ и переменного тока напряжением 25 (27,5) кВ и частотой до 100 Гц, при температуре окружающего воздуха от минус 60 до +50°С.
Изоляторы успешно прошли сертификационные испытания, типовые испытания, что подтверждается протоколами сертификационных испытаний, протоколами типовых испытаний и получением сертификаты соответствия требованиям стандартов ГОСТ 30284-97 (ДСТУ 3024-95), ГОСТ Р 51204-98
Обозначение, ГОСТ Р 51204-98 | ФСПК 70-3/0,6 | |
|---|---|---|
| U ном., кВ, ГОСТ Р/ДСТУ | 3/3,3 | |

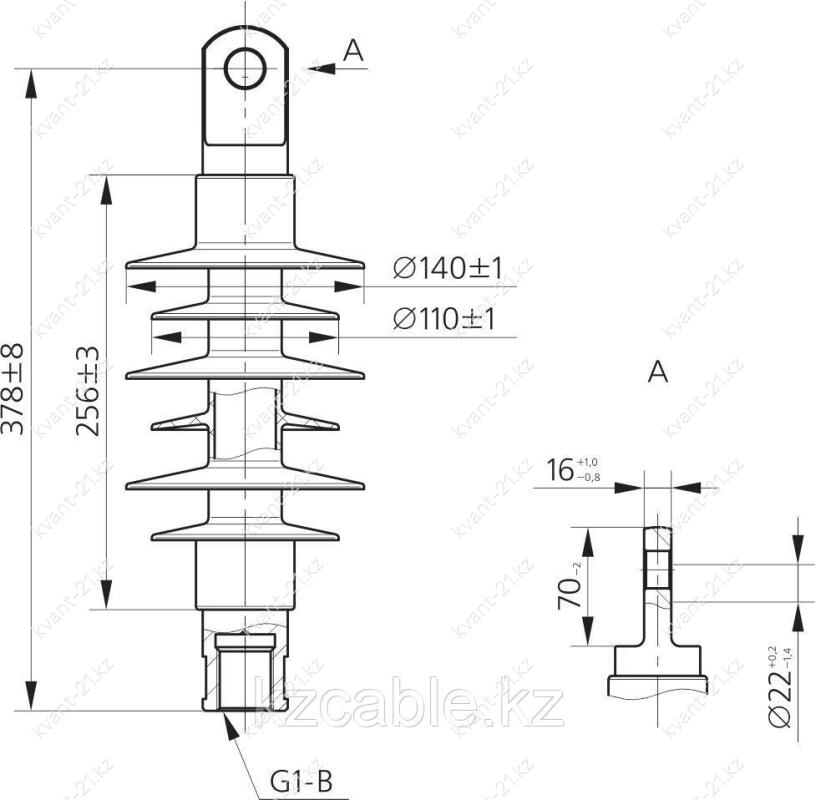

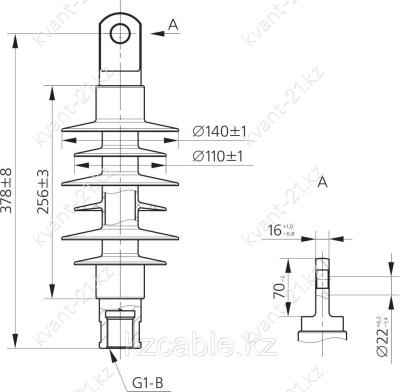

| Строительная высота H, мм | 378 | |
| Длина изоляционной части L, мм | 256 | |
| Длина пути утечки, мм, не менее | 690 | |
| Масса, кг, не более | 3,1 | |
| Выдерживаемая механическая сила при растяжении, кН | 70 | |
| Выдерживаемая механическая сила при изгибе, кН | 8 | |
| Выдерживаемый изгибающий момент, кН*м, не менее | 3,5 | |
Выдерживаемое напряжение грозового импульса 1,2/50 кВ, не менее | 125 | |
Выдерживаемое напряжение промышленной частоты в сухом состоянии,кВ, не менее | 80 | |
Выдерживаемое напряжение промышленной частоты под дождем, кВ, не менее | Вертикально | 70 |
| Горизонтально | 60 | |
50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее, при удельной поверхностной проводимости слоя загрязнения | 20±2 мкСм | - |
| 50±5 мкСм | 10 | |
Испытательное напряжение промышленной частоты в загрязненном и увлаженном состоянии, кВ, не менее, при удельной поверхностной проводимости слоя загрязнения | 20±2 мкСм | - |
| 50±5 мкСм | 15 | |
| Уровень радиопомех, дБ, не более | 15 | |
Трекингоэрозионная стойкость, часов, не менее | 5000 | |
