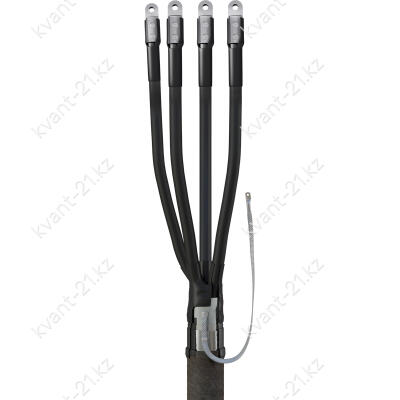

Кабельная Муфта 4 КВ(Н)Тп-1 (16-25) с наконечниками (пластик/бумага) ЗЭТАРУС
Заказать через WhatsApp
Отправьте заявку
Свойства
Вид изделия:
Муфта кабельная
Материал изоляции:
бумага, пластик
Тип муфты:
концевая
Тип установки:
внутренняя / наружная
Рабочее напряжение:
до 0,4 кВ, до 1 кВ
Количество жил:
4
Сечение кабеля, мм2:
16-25
Наличие защитного слоя в кабеле:
без брони, с бронёй
Наличие и тип контактных элементов:
с наконечниками
Комплект заземления:
универсальный
Бренд:
ЗЭТАРУС
Длина разделки:
800 мм
Климатическое исполнение:
УХЛ 1; 5
Изготавливается по:
ТУ 3599-007-99856433-2011
Сертификат:
РОСС RU.ME80.H02184
Описание
Концевая муфта для кабеля с пластиковой и бумажной масплопропитанной изоляцией на напряжение до 1 кВ
Назначение:
Термоусаживаемая концевая муфта 4 КВ(Н)Тп 1 предназначена для оконцевания 4-х жильных силовых кабелей с пластиковой или бумажной маслопропитанной изоляцией без брони или с броней на напряжение до 1 кВ.
Муфта 4 КВ(Н)Тп 1 устанавливаются в помещениях всех категорий влажности и на открытом воздухе.
Особенности конструкции муфты:
- Комплект включает маслостойкие жильные трубки и маслостойкую перчатку, обеспечивающие долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.
- Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температур.
- В комплект поставки входят материалы как для паяного, так и для непаяного присоединения проводника заземления.
Муфта 4 КВ(Н)Тп 1 включает универсальный комплект заземления:
- Пружина ППД,
- Контактная пластина (терка),
- Провод заземления,
- Припой ПОС-30,
- Припой А,
- Жир паяльный.

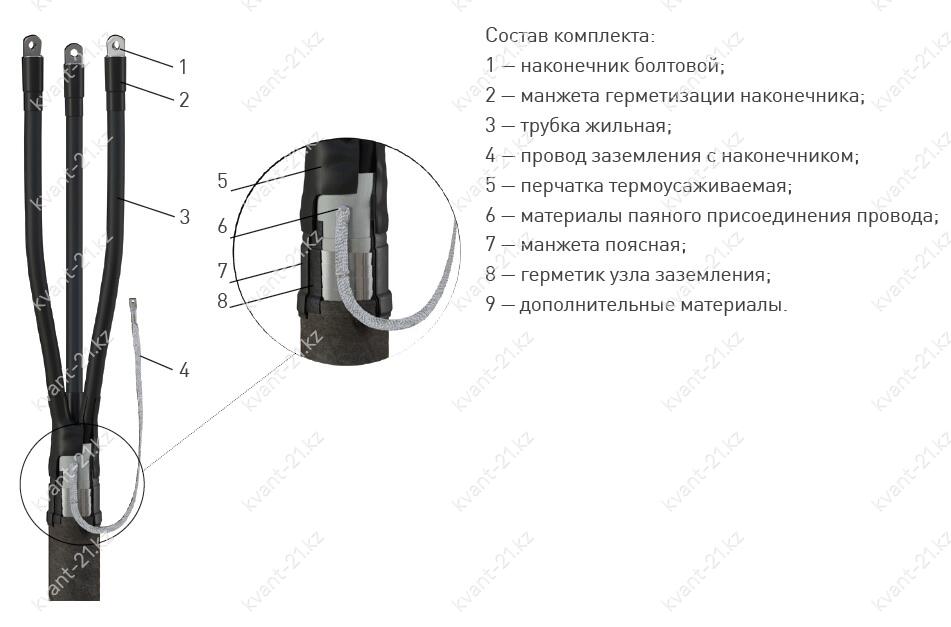

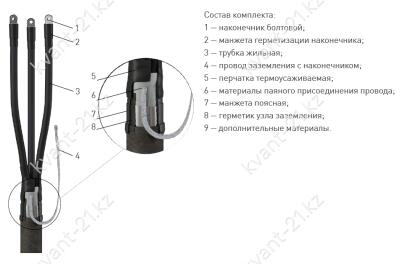

Комплект
Трубка жильная - 0.8м.
Количество: 4 шт
Количество: 4 шт
Манжета с клеем - 0,12м
Количество: 4 шт
Количество: 4 шт
Манжета с клеем - 0,2м
Количество: 1 шт
Количество: 1 шт
Термоусаживаемая перчатка ТУП 4-0
Количество: 1 шт
Количество: 1 шт
Наконечник болтовой НБ-0
Количество: 4 шт
Количество: 4 шт
Жир паяльный
Количество: 1 шт
Количество: 1 шт
Припой ПОС-30
Количество: 1 шт (0.15 кг)
Количество: 1 шт (0.15 кг)
Припой А (75+-5гр)
Количество: 1 шт
Количество: 1 шт
Провод заземления МГЛ 16мм2 - 0,8 м. с наконечником
Количество: 1 шт
Количество: 1 шт
Проволока бандажная, оцинкованная
Количество: 1 шт (2.5м)
Количество: 1 шт (2.5м)
Пружина постоянного давления
Количество: 1 шт
Количество: 1 шт
Контактная пластина (терка)
Количество: 1 шт
Количество: 1 шт
Герметик узла заземления 45*2 - 0,4м
Количество: 1 шт
Количество: 1 шт
Бандажная нить
Количество: 1 шт (1.5 м)
Количество: 1 шт (1.5 м)
Салфетка бязь 0,25 х 0,8м
Количество: 1 шт
Количество: 1 шт
Изолента 5м
Количество: 1 рулон
Количество: 1 рулон
Перчатки х/б
Количество: 1 пара
Количество: 1 пара
Бирка У134
Количество: 1 шт
Количество: 1 шт
Инструкция
Количество: 1 шт
Количество: 1 шт
Гофрокороб упаковочный
Количество: 1 шт
Количество: 1 шт
