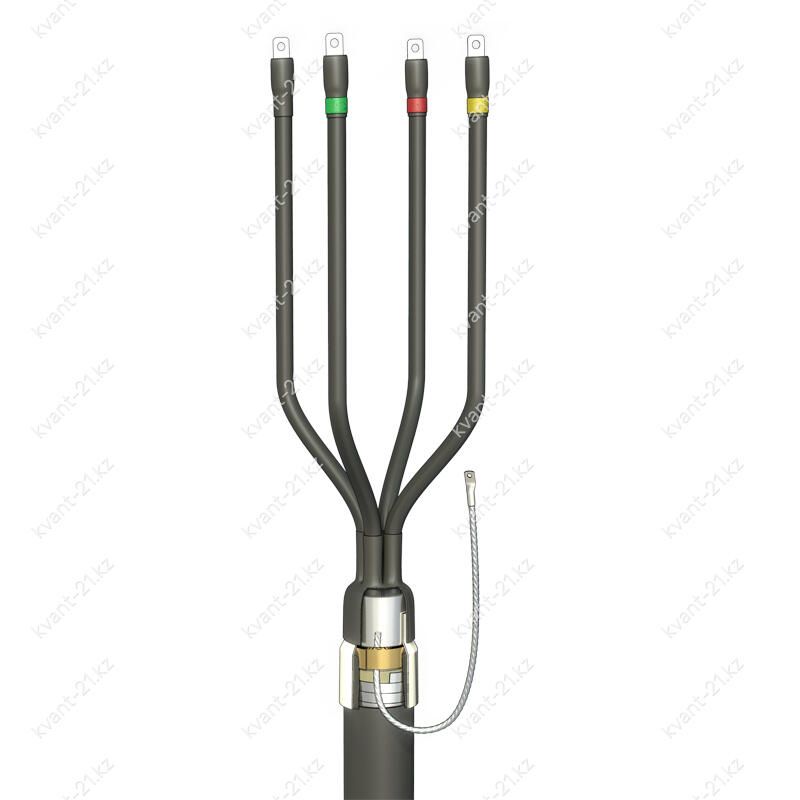

Кабельная Муфта 4 КВ(Н)Тп-1 (70-120) без наконечников ZKabel (Бумага)

Свойства

Вид изделия:

Муфта кабельная

Материал изоляции:

бумага

Тип муфты:

концевая

Тип установки:

внутренняя / наружная

Рабочее напряжение:

до 0,4 кВ, до 1 кВ

Количество жил:

4

Сечение кабеля, мм2:

70-120

Наличие защитного слоя в кабеле:

без брони, с бронёй

Тип кабеля:

ААБ2л, ААБл, ААБлГ, ААПл, ААШв(п), АСБ2л, АСБГ, АСБл, АСБл, АСШв, СБ2л, СБШв, СБл, СП, СПГ, СПШв, СШв

Наличие и тип контактных элементов:

без наконечников

Комплект заземления:

НКЗ

Бренд:

ZKabel

Длина разделки:

800 мм

Климатическое исполнение:

УХЛ 1; 5

Описание

Концевая муфта для кабеля с бумажной маслопропитанной изоляцией на напряжение до 1 кВ

Назначение:
Термоусаживаемая концевая муфта 4КВ(Н)Тп 1 предназначена для оконцевания 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ.

Муфта 4КВ(Н)Тп 1 устанавливается в помещениях всех категорий влажности и на открытом воздухе.
Материалы, применяемые в конструкции муфты, устойчивы к ультрафиолетовому излучению, воздействию атмосферных осадков и обеспечивают безотказную эксплуатацию в широком диапазоне рабочих температурах.
Комплект муфты универсален и подходит для установки как наконечников под опрессовку, так и наконечников со срывными болтами.

Особенности конструкции муфты:

Муфта включает непаяный комплект заземления.
Применение маслостойких жильных трубок и маслостойкой перчатки обеспечивает долгосрочность эксплуатации на кабель с бумажной маслопропитанной изоляцией.

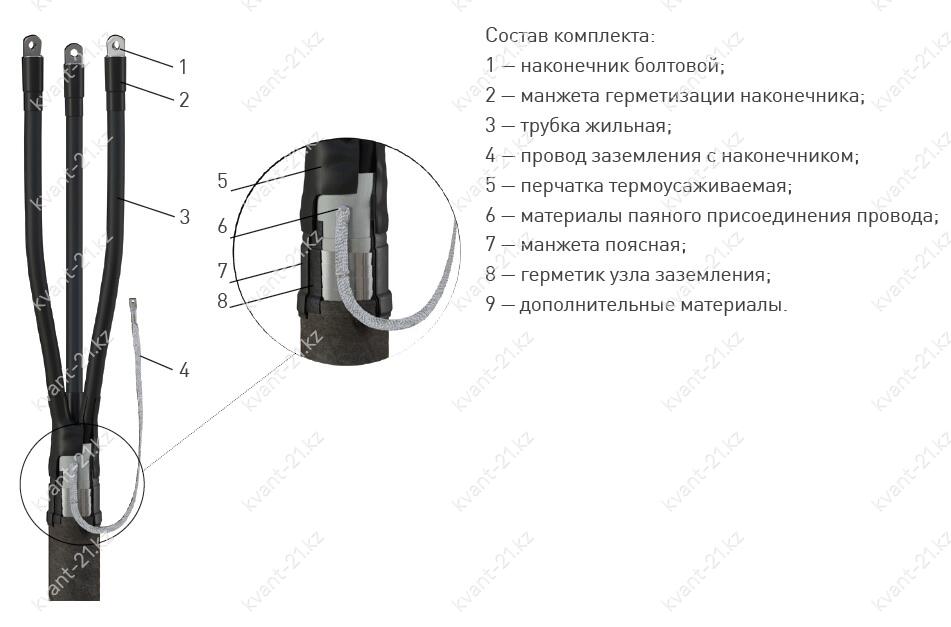

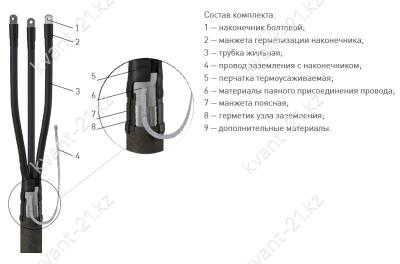

В состав муфты 4КВ(Н)Тп 1 входит паяный комплект заземления:
