Описание
Крепление подкоса У-71 выпускается в соответствии с типовым проектом 29.0008 (29.0008-17).
Крепление подкоса У-71 используется при монтаже подкосов, выполняемом на различных опорах воздушных ЛЭП напряжением 10 кВ.
Спецификация Крепления подкоса У-71:
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Лист Б-16 ГОСТ 19903-74 | 2 | 23,70 |
| 2 | Круг 20, L=730 ГОСТ 2590-88 | 4 | |
| 3 | Круг 20, L=200 ГОСТ 2590-88 | 1 | |
| 4 | Уголок 70х70х6, L=330 ГОСТ 8509-88 | 4 | |
| 5 6 7 | Лист Б-16, 120х140 ГОСТ 19903-74 Лист Б-16, 100х200 ГОСТ 19903-74 Лист Б-10, 85х170 ГОСТ 19903-74 | 1 1 1 | |
| 8 | Гайка М20 ГОСТ 5915-70 | 10 | |
| 9 | Шайба 20 ГОСТ 11371-78 | 10 | |

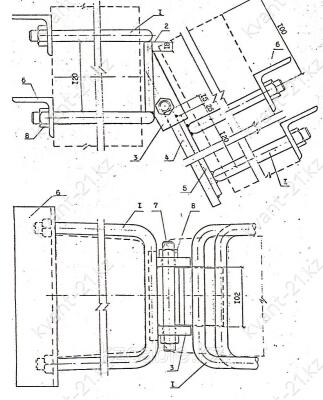

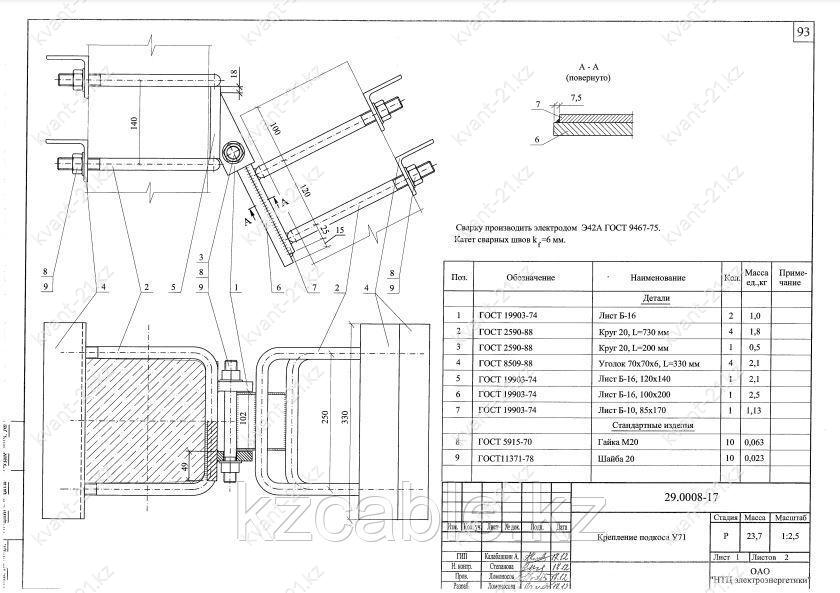

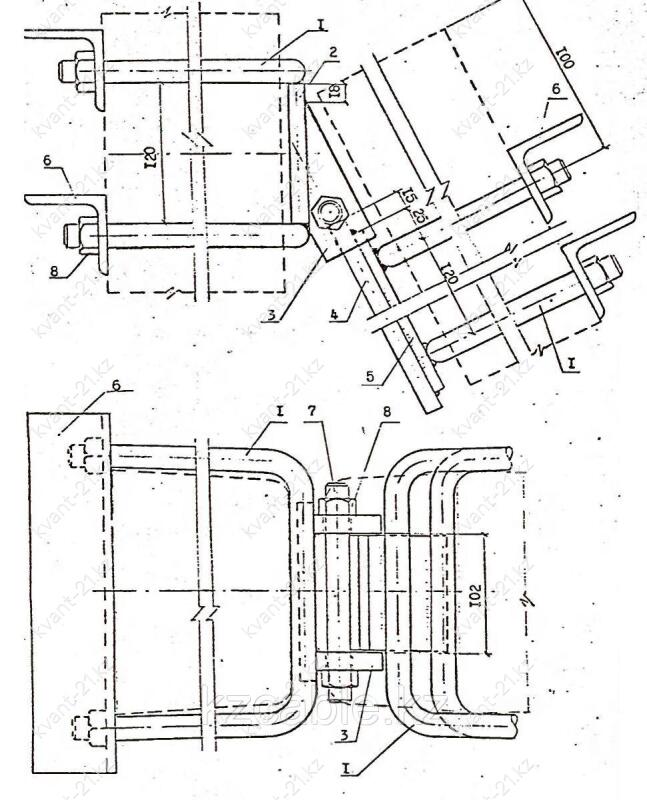

Размеры крепления подкоса У-71
Варианты обозначения: крепление подкоса У-71, У71, У 71
****Характеристики
Вес
23,70 кг
