Описание

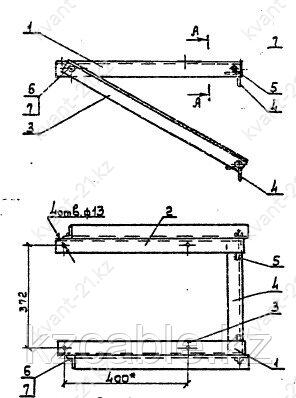

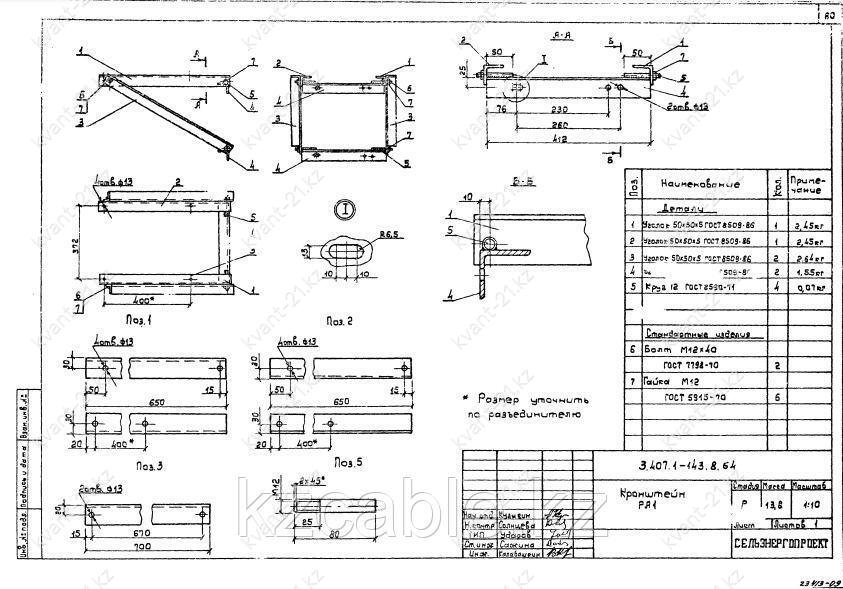

Кронштейн РА-1 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.64).

Кронштейн РА-1 предназначен для установки разъединителя типа РЛНД при монтаже разъединительных пунктов воздушных ЛЭП номинальным напряжением 10 кВ. Крепление кронштейна на стойки СВ105-110 осуществляется двумя хомутами типа Х-7, крепление на железобетонных стойках СНВ-7-13 выполняется хомутами Х-37. Хомуты поставляются по отдельному заказу.

Спецификация кронштейна РА-1

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5 ГОСТ8509-86	1	13,80
2	Уголок 50х50х5 ГОСТ8509-86	1
3	Уголок 50х50х5 ГОСТ8509-86	2
4	Уголок 50х50х5 ГОСТ8509-86	2
5	Круг 12 ГОСТ2590-71	4
6	Болт М12х40 ГОСТ7798-70	2
7	Гайка М12 ГОСТ5915-70	6
