Описание
Кронштейн У-1 выпускается в соответствии с типовым проектом 3.407.1-136 (3.407.1-136.3-34).
Кронштейн У-1 применяется при креплении подкосов, выполняемых при монтаже опор воздушной ЛЭП напряжением 10 кВ различного вида (анкерных, угловых, ответвительных и концевых). Этот узел используется со стойками СВ105.
Спецификация Кронштейна У-1:
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 8х80 ГОСТ103-76 L=560 | 1 | 7,00 |
| 2 | Круг 20 ГОСТ2590-71 L=705 | 1 | |
| 3 | Уголок 70х70х5 ГОСТ8509-86 | 1 | |
| 4 | Болт М20х240 ГОСТ7798-70 | 1 | |
| 5 | Гайка М20 ГОСТ5915-70 | 3 |

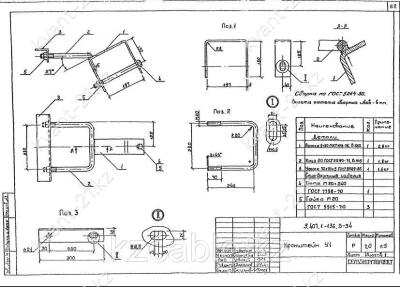

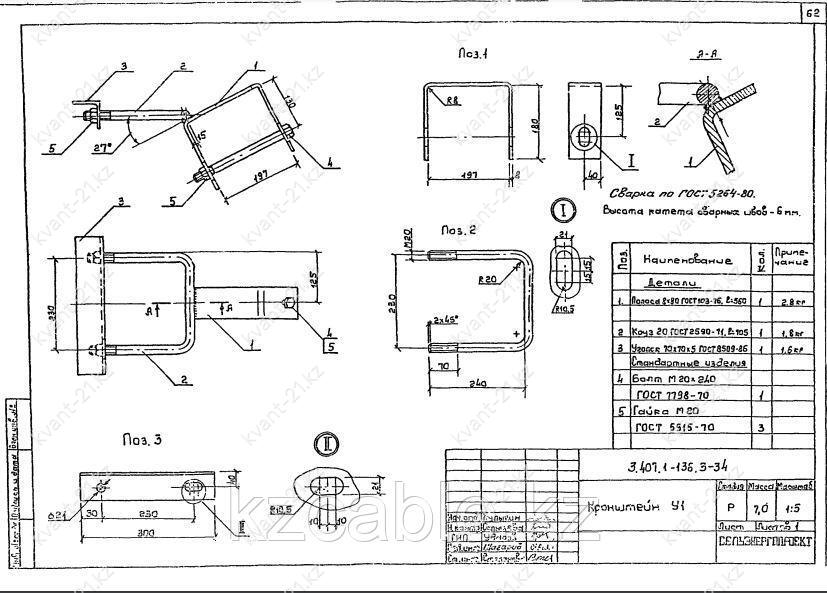

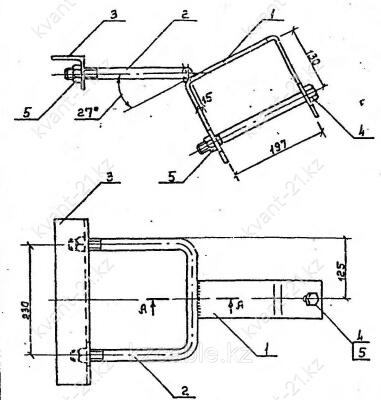

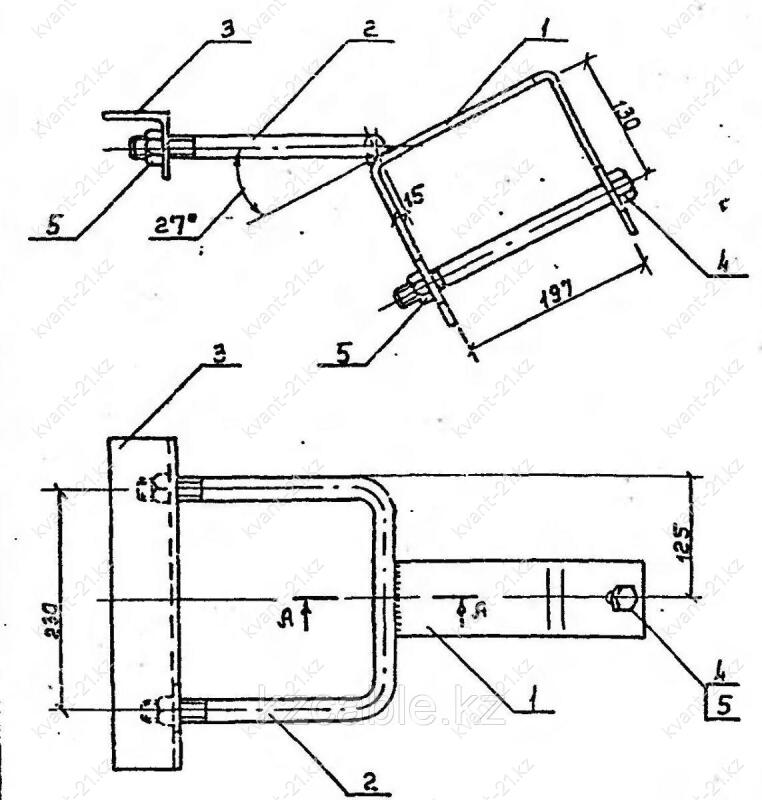

Размеры Кронштейна У-1
Варианты обозначения: кронштейн У-1, У1, У 1
****Характеристики
Вес
7,30 кг
