Кронштейн У-2
Заказать через WhatsApp
Отправьте заявку
Описание

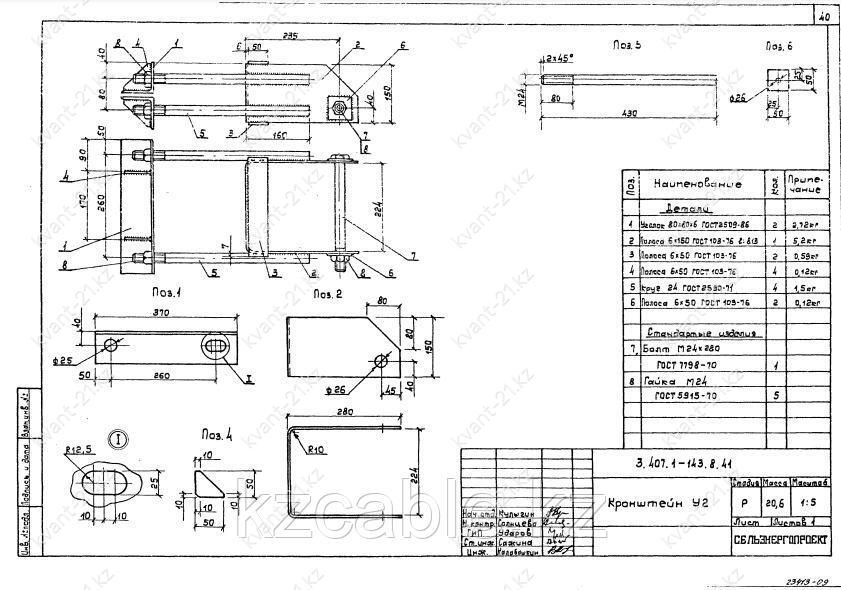

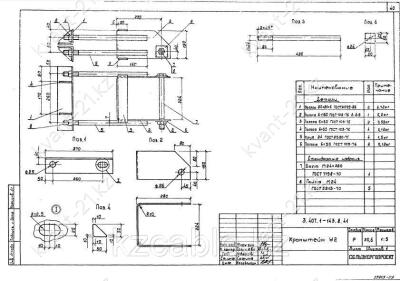

Кронштейн У-2 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.41).
Кронштейн У-2 применется при креплении подкосов, устанавливаемых при монтаже различных типов опор (анкерных, угловых, концевых и ответвительных) воздушных ЛЭП напряжением 10кВ.
Спецификация Кронштейна У-2
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 80х80х6 ГОСТ8509-86 | 2 | 20,60 |
| 2 | Полоса 6х150 ГОСТ103-76 L=813 | 1 | |
| 3 | Полоса 6х50 ГОСТ103-76 | 2 | |
| 4 | Полоса 6х50 ГОСТ103-76 | 4 | |
| 5 | Круг 24 ГОСТ2590-71 | 4 | |
| 6 | Полоса 6х50 ГОСТ103-76 | 2 | |
| 7 | Болт М24х280 ГОСТ7798-70 | 1 | |
| 8 | Гайка М24 ГОСТ5915-70 | 5 |

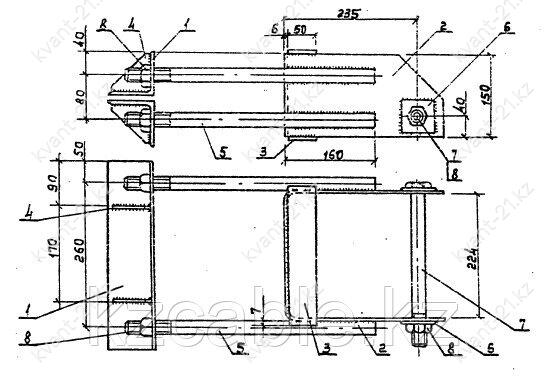

Размеры Кронштейна У-2
Варианты обозначения: кронштейн У-2, У2, У 2
****Характеристики
Вес
20,60 кг
