Описание
Кронштейн У-5 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.43).
Кронштейн У-5 используется в случае пересечения воздушной ЛЭП с другими инженерными сооружениями. С помощью узла крепления данного типа осуществляется монтаж подкосов к переходной опоре ПА10-5 (база стоек СВ-164-12).
Спецификация Кронштейна У-5
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 6х150 ГОСТ103-75 L=455 | 1 | 24,20 |
| 2 | Полоса 6х150 ГОСТ103-75 L=440 | 1 | |
| 3 | Полоса 6х50 ГОСТ103-75 | 12 | |
| 4 | Полоса 8х80 ГОСТ103-75 | 2 | |
| 5 | Полоса 8х80 ГОСТ103-75 | 2 | |
| 6 | Уголок 70х70х5 ГОСТ8509-86 | 4 | |
| 7 | Круг 20 ГОСТ2590-71 | 5 | |
| 8 | Болт М24х280 ГОСТ7798-70 | 1 | |
| 9 | Гайка М20 ГОСТ5915-70 | 8 | |
| 10 | Гайка М24 ГОСТ5915-70 | 5 |

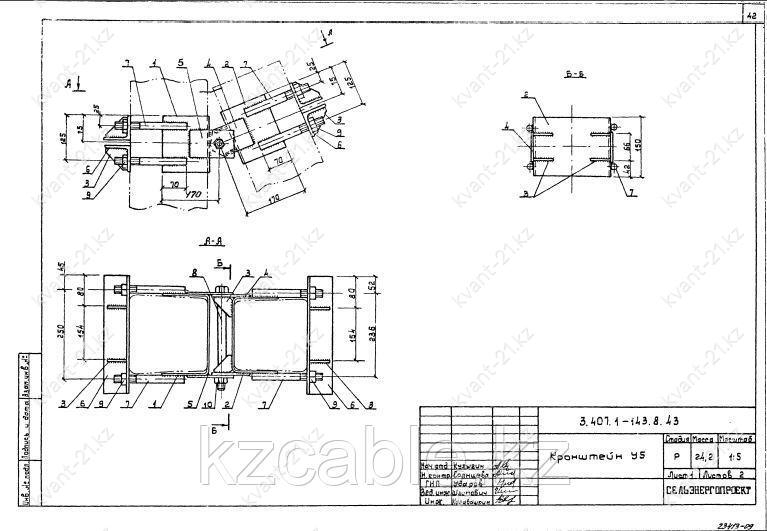

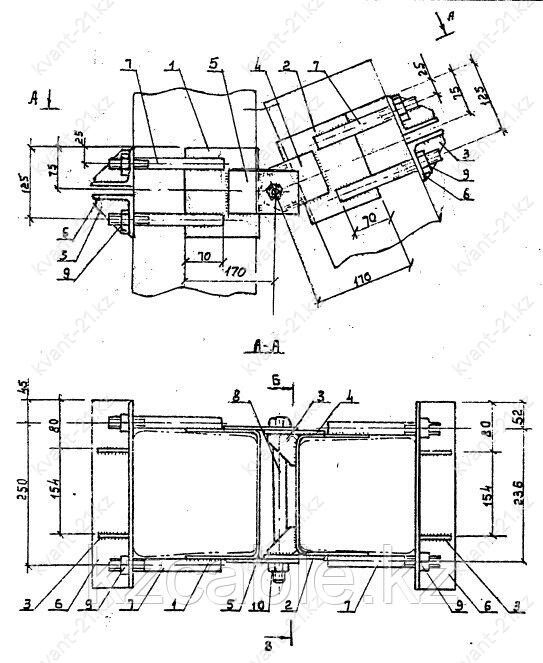

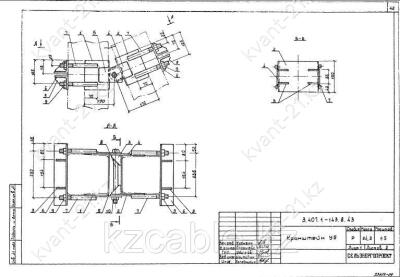

Размеры кронштейна У-5
Варианты обозначения: кронштейн У-5, У5, У 5
****Характеристики
Вес
24,20 кг
