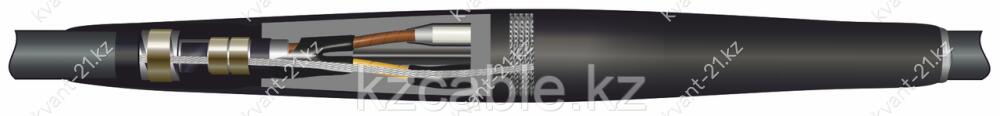

Муфта 10СКаТ-Е-3-35/120-СЛ

Описание

Техническая спецификация
Муфта соединительная с безогневой технологией монтажа с комбинированной технологией монтажа) применяется для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. Соединение токопроводящих жил производится гильзами под опрессовку (гильзы под опрессовку в комплект муфты не входят). Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается комбинированным применением специальной изолированной втулки «Е» и двухкомпонентного полиуретанового компаунда 40G. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной (на основе этиленпропиленовой резины) ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Межжильное пространство, а также пространство между жилами и оболочкой, заполняются полиуретановым компаундом 40G, который обеспечивает герметизацию соединяемых жил и блокировку маслоканифольного состава, а также необходимую прочность муфты к ударным токам короткого замыкания. Экранирование муфты производится алюминиевой фольгой. Шина заземления оснащена блокираторами и прижимается к оболочкам кабелей 4-мя пружинными кольцами.

Обозначения:

*   "eks" - соединительный комплект повышенной надёжности/премиальная комплектация
*   "rek" - концевой комплект повышенной надёжности/премиальная комплектация
*   "сб" - наличие в комплекте болтовых соединителей
*   "М" (в конце наименования) - соединитель/наконечник выскокой надёжности, производства
GPH (Германия)

*   "в" - пластиковая оболочка кабеля
*   "вл" - пластиковая оболочка кабеля, бронированный кабель
*   "сл" - кабель с маслопропитанной изоляцией, бронированный
