Муфта 10СТп-3х150/240-СЛ-сб

Описание

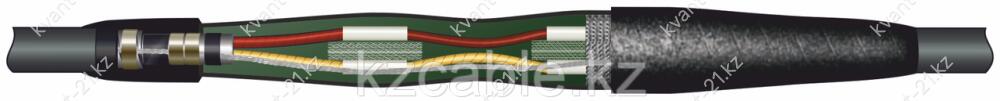

Муфты соединительные термоусаживаемые 10CТп-СЛ применяются для кабелей типа АСБ и ААБл на напряжение 6 и 10 кВ. Жилы кабелей соединяются болтовыми соединителями с четырьмя срывными болтами. Во внут-ренней полости болтовых соединителей на торцы винтов нанесена токопроводящая смазка. На срез оболочки кабеля, до усадки термоусаживаемой перчатки, наматываются лента 23 и специальная мастичная лента для снятия напряжен-ности электрического поля. Полость муфты заполняется межфазным пластичным заполнителем. Экранирование муфты производится алюминиевой фольгой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей пружинными кольцами. Герметизация и механическая защита муфты обеспечивается применением защитных внутренней и наружной термоусаживаемых трубок.                            Муфты 10CТп-СЛ соответствуют требованиям ГОСТ 13781.0-86.

В комплект муфты входят

1. Соединители со срывными болтами;

2. Специальные ленты и мастики;

3. Термоусаживаемые жильные и защитные трубки, термоусаживаемые перчатки;

4. Межфазный пластичный заполнитель (только для муфты 10СТп-СЛ);

5. Алюминиевая фольга для восстановления экрана кабеля;

6. Комплект для соединения оболочек, в который входят заземляющий провод с блокиратором и пружинные кольца;

7. Инструкция по монтажу.

Технологические особенности

- высокая диэлектрическая прочность на срезе оболочки кабеля.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и др.

Таблица для формирования заказа на муфту 10СТп-СЛ

Обозначения:

*   "eks" - соединительный комплект повышенной надёжности/премиальная комплектация
*   "rek" - концевой комплект повышенной надёжности/премиальная комплектация
*   "сб" - наличие в комплекте болтовых соединителей
*   "М" (в конце наименования) - соединитель/наконечник выскокой надёжности, производства
GPH (Германия)
