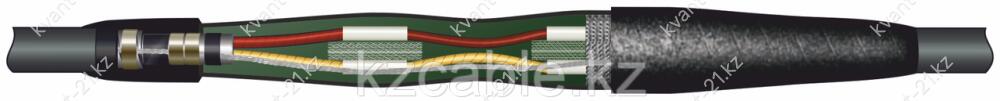

Муфта 10СТпу-3х35/50-СЛ-сб

Описание

Муфты соединительные термоусаживаемые 10СТпу-СЛ применяются для кабелей типа АСБ и ААБл на напряжение 6 и 10 кВ. Жилы кабелей соединяются болтовыми соединителями с четырьмя срывными болтами. Во внут-ренней полости болтовых соединителей на торцы винтов нанесена токопроводящая смазка. На срез оболочки кабеля, до усадки термоусаживаемой перчатки, наматываются лента 23 и специальная мастичная лента для снятия напряжен-ности электрического поля. Полость муфты заполняется межфазным пластичным заполнителем. Экранирование муфты производится алюминиевой фольгой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей пружинными кольцами. Герметизация и механическая защита муфты обеспечивается применением защитных внутренней и наружной термоусаживаемых трубок.                                                                                                                                                  Муфты 10СТпу-СЛ соответствуют требованиям ГОСТ 13781.0-86.

В комплект муфты входят

1. Специальные ленты и мастики;

2. Соединители со срывными болтами;

3. Термоусаживаемые жильные и защитные трубки, термоусаживаемые перчатки;

4. Алюминиевая фольга для восстановления экрана кабеля;

5. Комплект для соединения оболочек, в который входят заземляющий провод с блокиратором и пружинные кольца;

6. Инструкция по монтажу.

Технологические особенности

- высокая диэлектрическая прочность на срезе оболочки кабеля.

Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и др.

Обозначения:

*   "eks" - соединительный комплект повышенной надёжности/премиальная комплектация
*   "rek" - концевой комплект повышенной надёжности/премиальная комплектация
*   "сб" - наличие в комплекте болтовых соединителей
*   "М" (в конце наименования) - соединитель/наконечник выскокой надёжности, производства
GPH (Германия)
