Накладка ОГ-5

Описание

Накладка ОГ-5 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.28).

При установке анкерных опор (10 кВ) произвести последовательный переход провода, протянутого от одной натяжной подвески к другой, поможет накладка ОГ-5. На накладке находится круг с надсечкой для присоединения штыревого изолятора ШФ-20в или колпачка К-6. Применяется накладка ОГ-5 совместно с накладками ОГ-2. Монтаж накладки ОГ-5 осуществляется на верхнем срезе опор СВ-105,СВ-110 при помощи болта Б-5. Болт необходимо заказывать отдельно.

Габаритные размеры: 50х50х380 мм

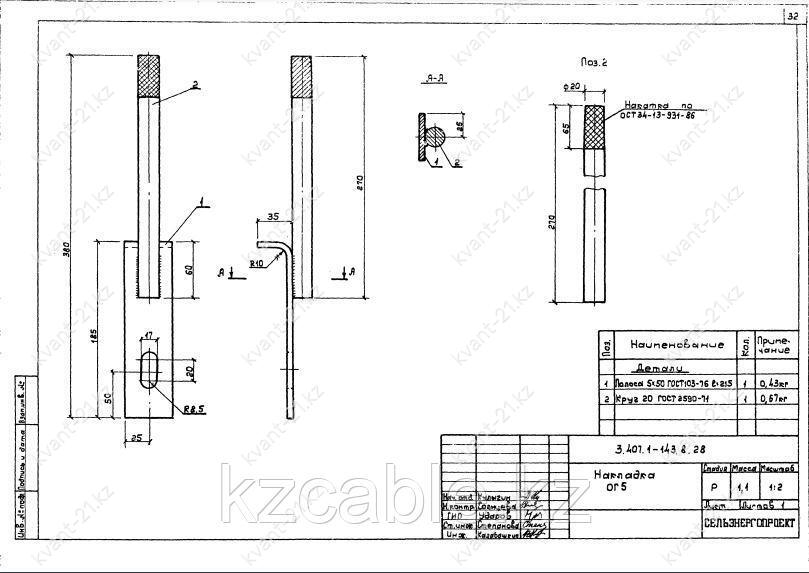

Спецификация Накладки ОГ-5:

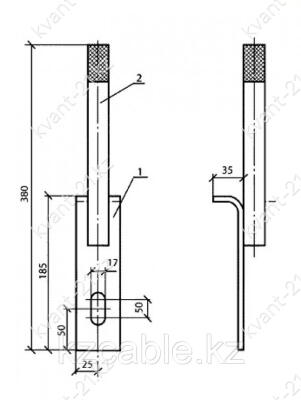

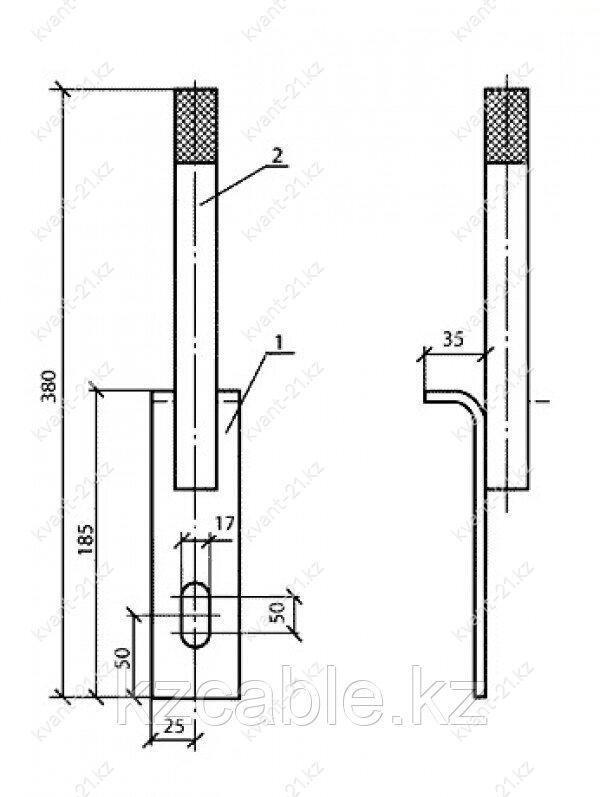

Размеры накладки ОГ-5

Варианты обозначения: накладка ОГ-5, ОГ5, ОГ 5
