Накладка ОГ-9

Описание

Накладка ОГ-9 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.32).

Крепление верхнего провода к стойкам СВ-110 линии электропередачи 10 кВ производится с использованием накладки ОГ-9. На накладке расположен круг с насечкой для присоединения изолятора ШФ-20в или колпачка К-6. Накладка ОГ-9 крепится с помощью изолятора на верхний срез стойки хомутом Х-42. При необходимости парного крепления верхних проводов применяют две накладки ОГ-9, а крепление производят болтом Б5. Поставка хомута Х-42 и болтов Б5 осуществляется отдельно.

Габаритные размеры: 70х335х280 мм

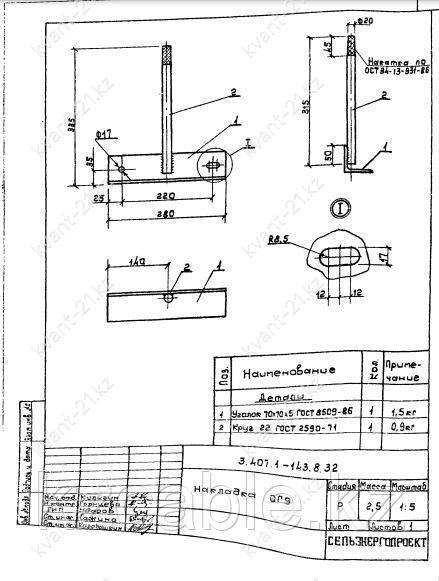

Спецификация Накладки ОГ-9:

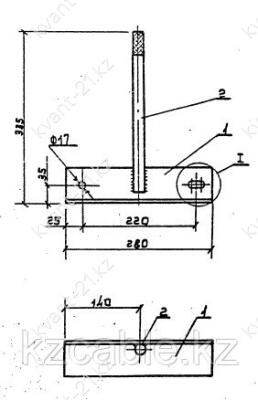

Размеры накладки ОГ-9

Варианты обозначения: накладка ОГ-9, ОГ9, ОГ 9
