Описание

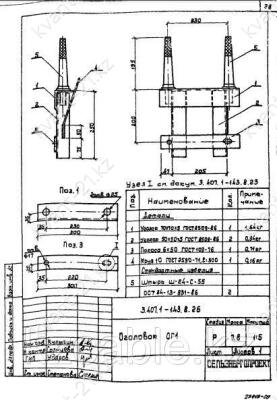

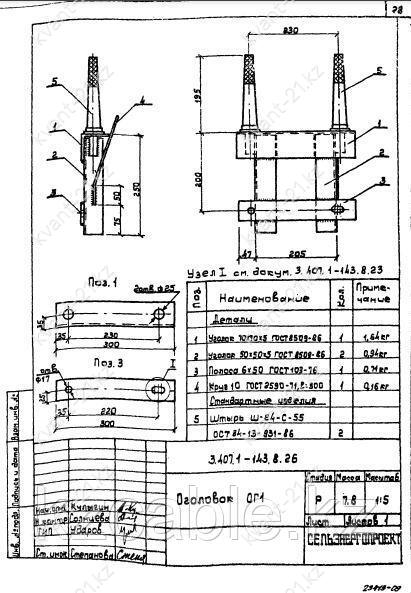

Оголовок ОГ-1 выпускается в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.26).
При установке угловых промежуточных опор ЛЭП (10 кВ) двойной крепеж провода производится при помощи оголовка ОГ-1. Крепление оголовка ОГ-1 к стойкам СВ-105, СВ-110 осуществляется хомутом типа Х-1, который поставляется отдельно.
Габаритные размеры: 70х455х300 мм
Спецификация оголовка ОГ-1
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 70х70х5 ГОСТ8509-86 | 1 | 7,80 |
| 2 | Уголок 50х50х5 ГОСТ8509-86 | 2 | |
| 3 | Полоса 6х50 ГОСТ103-76 | 1 | |
| 4 | Круг 10 ГОСТ2590-71 L=300 | 1 | |
| 5 | Штырь Ш-24-С-55 ГОСТ 34-13-931-86 | 2 |

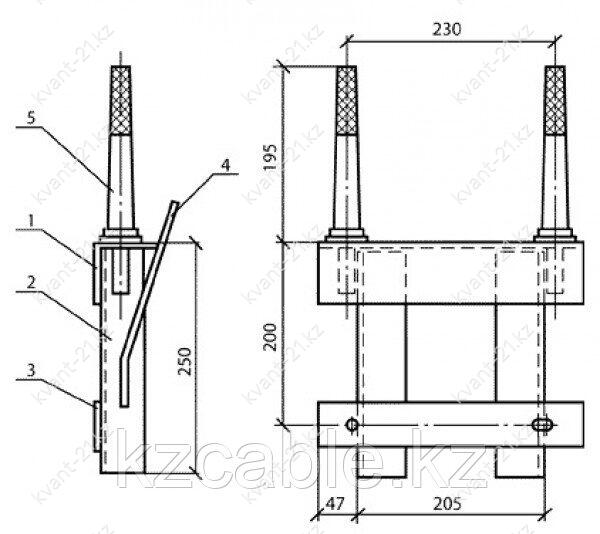

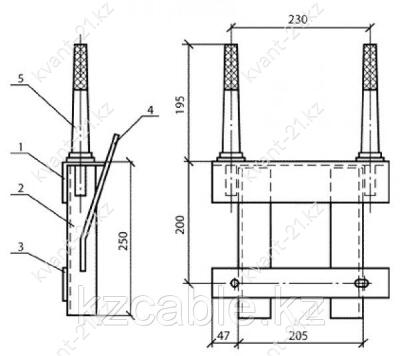

Размеры оголовка ОГ-1
Варианты обозначения: оголовок ОГ-1, ОГ1, ОГ 1
****Характеристики
Вес
2,87 кг
