Описание
Оголовок ОГ-54, ОГ-54М, ОГs-54, ОГs-54М выпускается в соответствии с типовым проектом Л56-97 (Л56-97 01.01).
В период установки анкерных промежуточных опор с помощью оголовка ОГ-54, ОГ-54М, ОГs-54, ОГs-54М осуществляется крепление изолированных проводов линии электропередачи 6кВ, 10кВ.
На оголовоке ОГ-54, ОГ-54М, ОГs-54, ОГs-54М расположены три штыря, служащие для присоединения изоляторов типа ШС-10Д, ШФ-10Г и ШФ-20Г.
Спецификация оголовка ОГ-54, ОГ-54М, ОГs-54, ОГs-54М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 8х80-В ГОСТ103-76 L=485 | 2 | 27,2 |
| 2 | Болт М16х220 ГОСТ 7798-70 | 1 | |
| 3 | Болт М16х75 ГОСТ 7798-70 | 2 | |
| 4 | Гайка 2М16 ГОСТ 5915-70 | 3 |

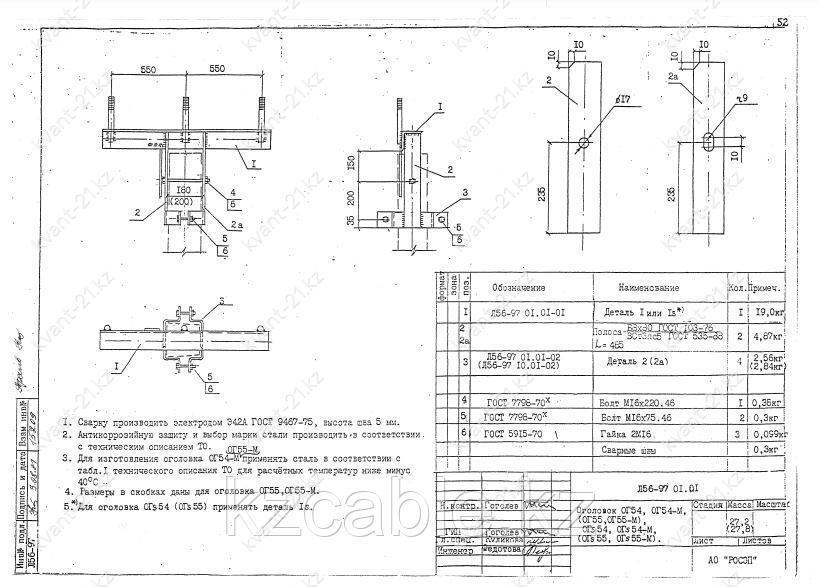

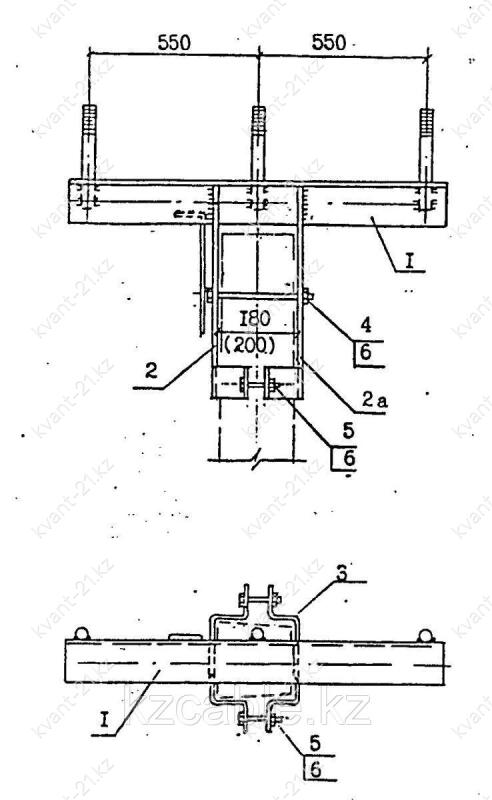

Размеры оголовка ОГ-54, ОГ-54М, ОГs-54, ОГs-54М
Для изготовления оголовка ОГ-54М (ОГ-55М) применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Варианты обозначения: накладка ОГ-54, ОГ54, ОГ 54, ОГ-54М, ОГ54М, ОГ 54М, ОГs-54М, ОГs54М, ОГs 54М, ОГs-54, ОГs54, ОГs 54
****Характеристики
Вес
27,20 кг
