Описание
Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ выпускается в соответствии с типовым проектом Л56-97 (Л56-97 01.03).
Крепление изолированных проводов, при установке анкерных промежуточных опор воздушной линии электропередачи 6 кВ, 10 кВ, выполняется с помощью оголовка ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ.
Для присоединения изоляторов типа ШФ-10Г, ШФУ-10 и ШФ-20Г оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ оборудован тремя штырями.
Спецификация оголовка ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 8х80-В ГОСТ103-76 L=510 | 2 | 25.70 |
| 2 | Болт М16х220 ГОСТ 7798-70 | 1 | |
| 3 | Гайка 2М16 ГОСТ 5915-70 | 1 | |

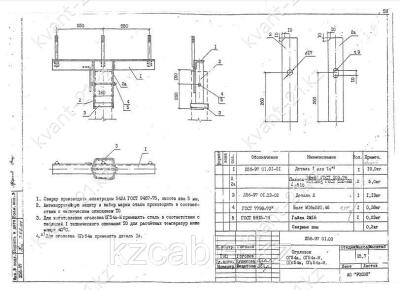

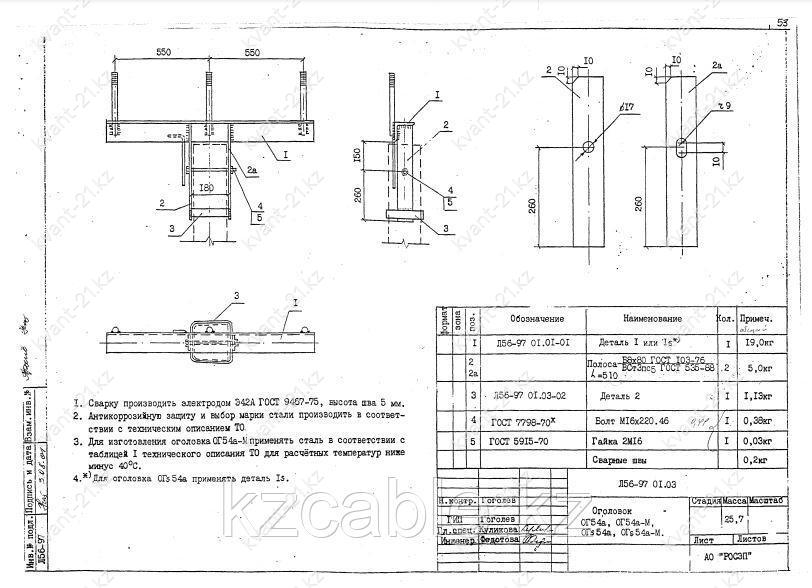

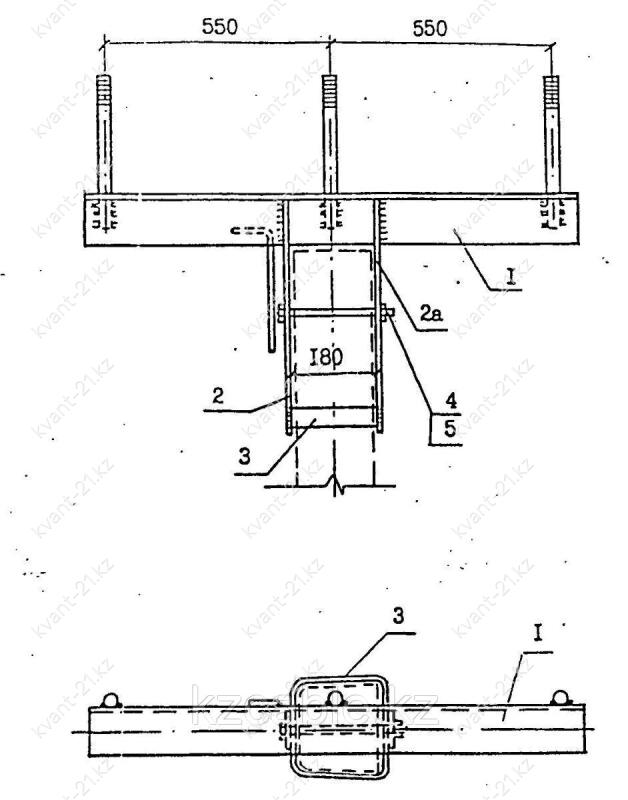

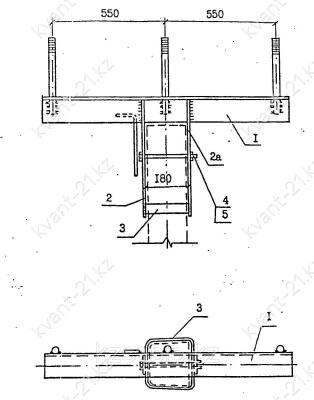

Размеры оголовка ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
Для изготовления накладки ОГ-54М (ОГ-55М) применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Варианты обозначения: накладка ОГ-54a, ОГ54a, ОГ 54a, ОГ-54aМ, ОГ54aМ, ОГ 54aМ, ОГs-54aМ ОГs54a, ОГs 54a, ОГs-54aM, ОГs54aM, ОГs 54aM
