Описание
Оголовок ОГ-60, ОГ-60М выпускается в соответствии с типовым проектом 20.0027 (20.0027 11.01).
Оголовки ОГ-60, ОГ-60М используются при выполнении крепления изолированных проводов линии электропередачи 10 кВ к опорам СВ, в период их установки.
Спецификация оголовка ОГ-60, ОГ-60М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 8х80-В ГОСТ103-76 L=485 | 1 | 30,30 |
| 2 | Полоса 6х70-В ГОСТ103-76 L=195 | 4 | |
| 3 | Болт М16х220 ГОСТ 7798-70 | 1 | |
| 4 | Болт М16х75 ГОСТ 7798-70 | 2 | |
| 5 | Гайка 2М16 ГОСТ 5915-70 | 3 |

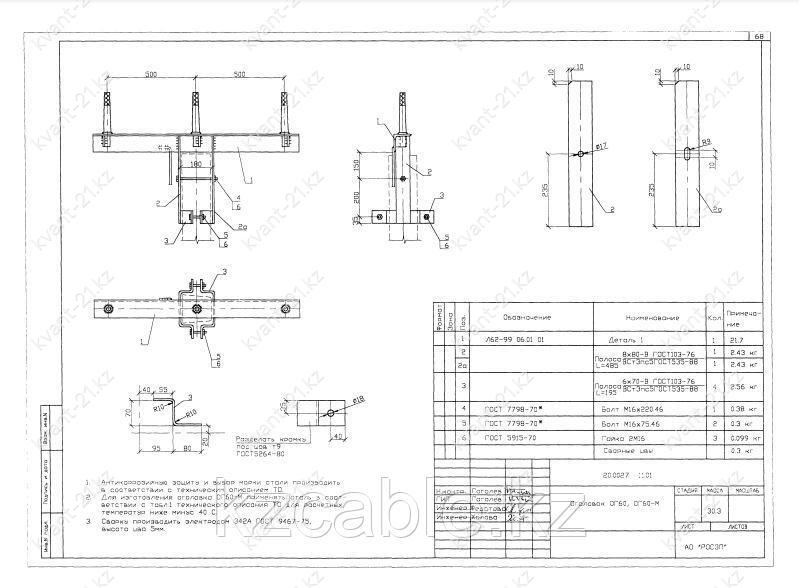

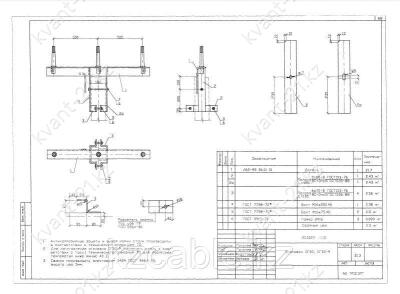

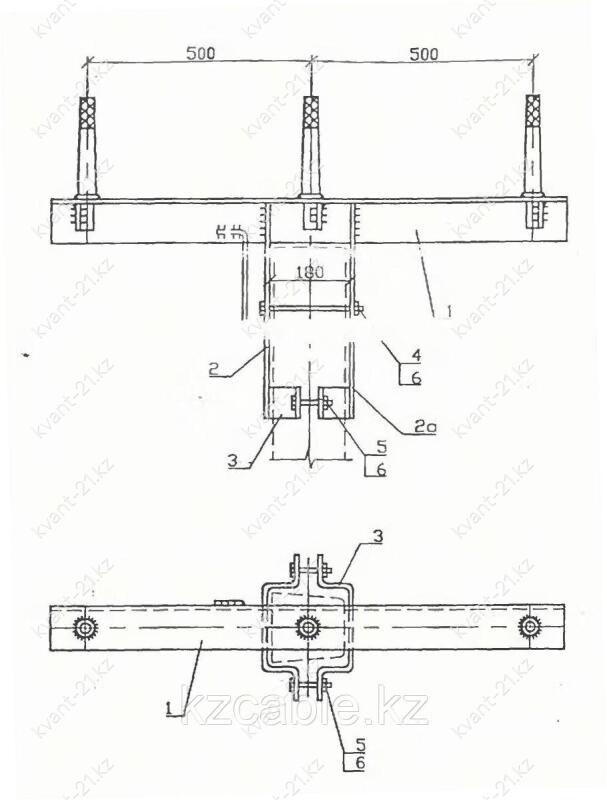

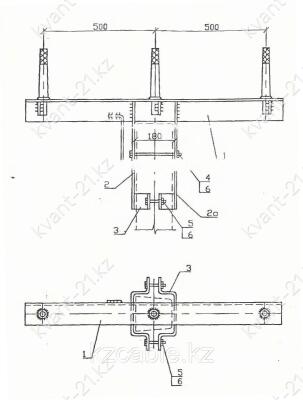

Размеры оголовка ОГ-60, ОГ-60М
Для изготовления накладки ОГ-60М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Варианты обозначения: накладка ОГ-60, ОГ60, ОГ 60, ОГ-60М, ОГ60М, ОГ 60М
****Характеристики
Вес
30,30 кг
