Описание
Оголовок ОГ-61, ОГ-61М выпускается в соответствии с типовым проектом 20.0027 (20.0027 12.01).
Оголовок ОГ-61, ОГ-61М служит при выполнении крепления изолированных проводов ЛЭП 6кВ, 10кВ к промежуточным опорам типа СВ, в период их установки.

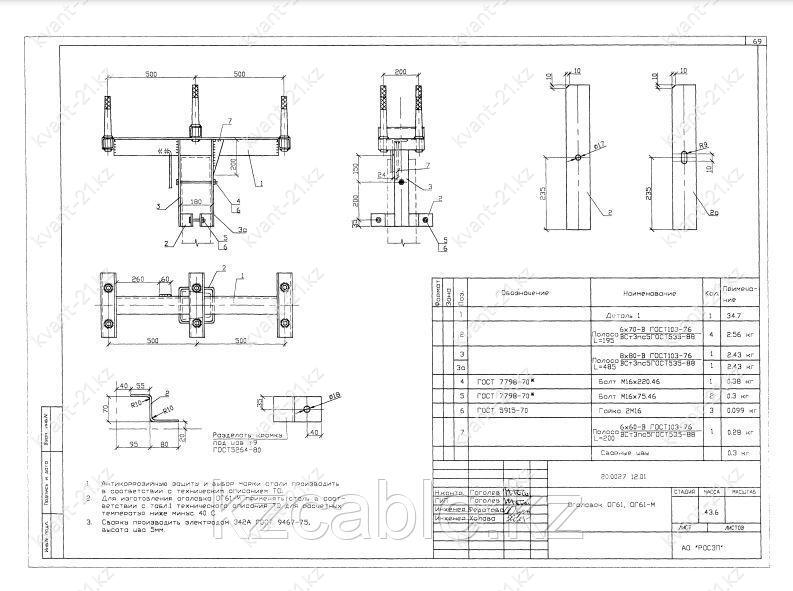

Спецификация оголовка ОГ-61, ОГ-61М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Полоса 8х80-В ГОСТ103-76 L=485 | 1 | 43,60 |
| 2 | Полоса 6х70-В ГОСТ103-76 L=195 | 4 | |
| 3 | Болт М16х220 ГОСТ 7798-70 | 1 | |
| 4 | Болт М16х75 ГОСТ 7798-70 | 2 | |
| 5 | Гайка 2М16 ГОСТ 5915-70 | 3 | |
| 6 | Полоса 6х60-В ГОСТ103-76 L=200 | 1 |

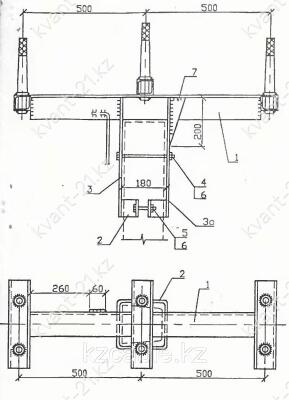

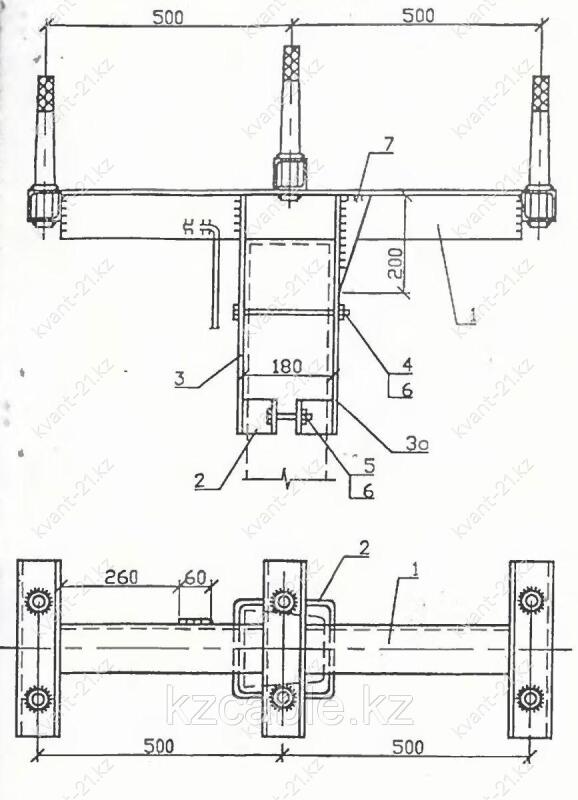

Размеры оголовка ОГ-61, ОГ-61М
Для изготовления накладки ОГ-61М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Варианты обозначения: накладка ОГ-61, ОГ61, ОГ 61, ОГ-61М, ОГ61М, ОГ 61М
****Характеристики
Вес
43,60 кг
