Опорный Изолятор CSP 150/20-750-01 наружной установки
Заказать через WhatsApp
Отправьте заявку
Описание
Изоляторы CSP 150/20-750-01 опорные наружной установки используются для изоляции и крепления токоведущих частей в электрических аппаратах и распред. устройствах электрических станций и ПС переменного тока напряжением в диапазоне 12–400 кВ, частотой до 100 Гц.
Преимущества:

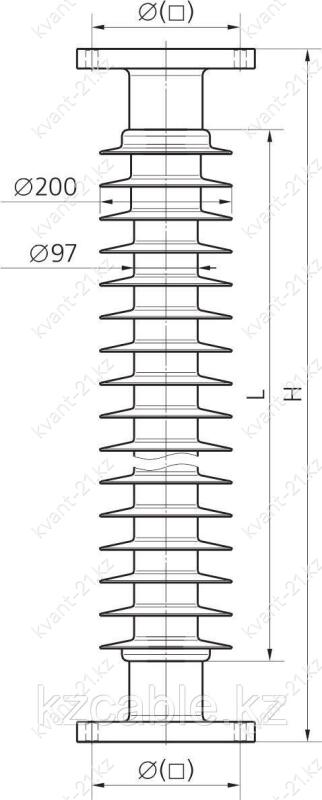

| Условное обозначение | Фарфоровый аналог | U ном., кВ | Нормированная механическая нагрузка при изгибе, кН | Длина изоляционной части, L, мм | Строительная высота, H, мм | Длина пути утечки, мм, не менее | Выдерживаемое напряжение грозового импульса, кВ, не менее | Выдерживаемое напряжение промышленной частоты, кВ, не менее | 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее | Выдерживаемое напряжение коммутационного импульса, кВ, не менее | Присоединительные размеры фланцев, мм | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| верхнего | нижнего | |||||||||||||
| CSP 150/20-750 | С20-750 | 150 | 20 | 1456 | 1700±2,5 | 4185 | 750 | 325 | - | - | ∅225 (⟨160) 4отв.∅18 | ∅300 8 отв.∅18 | 69 | |
