Опорный Изолятор CSP 220/16-1175 наружной установки
Заказать через WhatsApp
Отправьте заявку
Описание
Изоляторы CSP 220/16-1175 опорные наружной установки используются для изоляции и крепления токоведущих частей в электрических аппаратах и распред. устройствах электрических станций и ПС переменного тока напряжением в диапазоне 12–400 кВ, частотой до 100 Гц.
Преимущества:

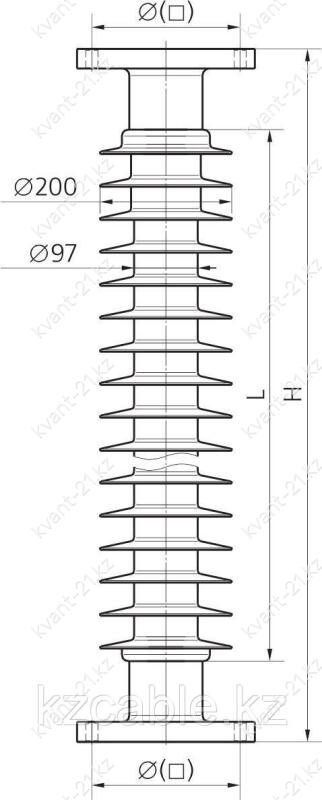

| Условное обозначение | Фарфоровый аналог | U ном., кВ | Нормированная механическая нагрузка при изгибе, кН | Длина изоляционной части, L, мм | Строительная высота, H, мм | Длина пути утечки, мм, не менее | Выдерживаемое напряжение грозового импульса, кВ, не менее | Выдерживаемое напряжение промышленной частоты, кВ, не менее | 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее | Выдерживаемое напряжение коммутационного импульса, кВ, не менее | Присоединительные размеры фланцев, мм | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| верхнего | нижнего | |||||||||||||
| CSP 220/16-1175 | С16-1175 | 220 | 16 | 2406 | 2650±4,5 | 6948 | 1175 | 460 | - | 850 | ∅225 (⟨160) 4отв.∅18 | ∅225 (⟨160) 4 отв.∅18 | 77 | |
