Опорный Изолятор CSP 400/12,5-1550 наружной установки
Заказать через WhatsApp
Отправьте заявку
Описание
Изоляторы CSP400/12,5-1550 опорные наружной установки используются для изоляции и крепления токоведущих частей в электрических аппаратах и распред. устройствах электрических станций и ПС переменного тока напряжением в диапазоне 12–400 кВ, частотой до 100 Гц.
Преимущества:

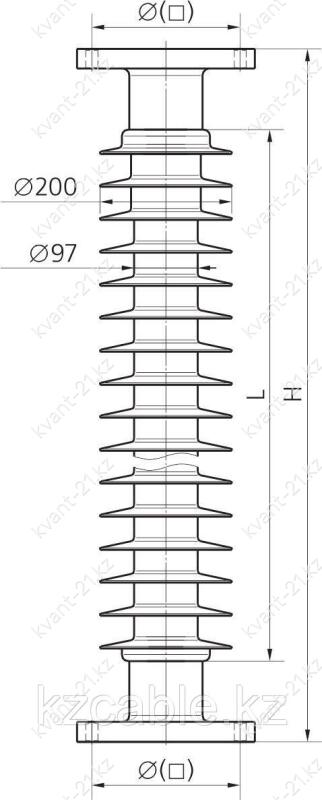

| Условное обозначение | Фарфоровый аналог | U ном., кВ | Нормированная механическая нагрузка при изгибе, кН | Длина изоляционной части, L, мм | Строительная высота, H, мм | Длина пути утечки, мм, не менее | Выдерживаемое напряжение грозового импульса, кВ, не менее | Выдерживаемое напряжение промышленной частоты, кВ, не менее | 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее | Выдерживаемое напряжение коммутационного импульса, кВ, не менее | Присоединительные размеры фланцев, мм | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| верхнего | нижнего | |||||||||||||
| CSP 400/12,5-1550 | С12,5-1550 | 400 | 12,5 | 3106 | 3350±4,5 | 8900 | 1550 | - | - | 1050 | ∅225 (⟨160) 4отв.∅18 | ∅225 (⟨160) 4 отв.∅18 | 89 | |
