Опорный Изолятор CSP220/6-1050 наружной установки
Заказать через WhatsApp
Отправьте заявку
Описание
Изоляторы CSP 220/6-1050 опорные наружной установки используются для изоляции и крепления токоведущих частей в электрических аппаратах и распред. устройствах электрических станций и ПС переменного тока напряжением в диапазоне 12–400 кВ, частотой до 100 Гц.
Преимущества:

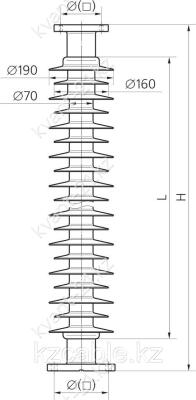

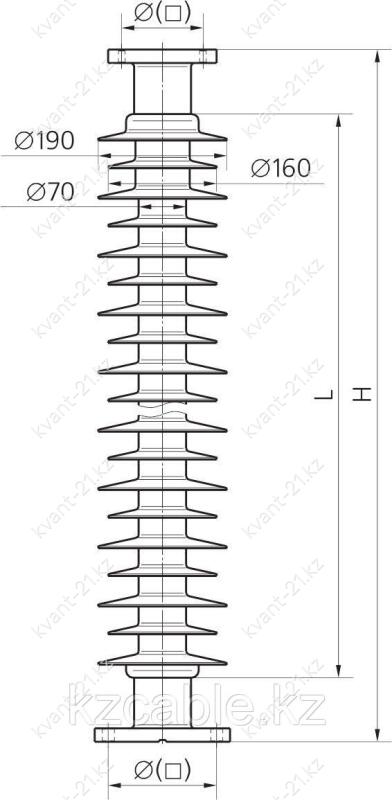

| Условное обозначение | Фарфоровый аналог | U ном., кВ | Нормированная механическая нагрузка при изгибе, кН | Длина изоляционной части, L, мм | Строительная высота, H, мм | Длина пути утечки, мм, не менее | Выдерживаемое напряжение грозового импульса, кВ, не менее | Выдерживаемое напряжение промышленной частоты, кВ, не менее | 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее | Выдерживаемое напряжение коммутационного импульса, кВ, не менее | Присоединительные размеры фланцев, мм | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| верхнего | нижнего | |||||||||||||
| CSP220/6-1050 | C6-1050 | 220 | 6 | 2114 | 2300±3,5 | 6650 | 1050 | 460 | - | 750 | ∅127 (⟨90) 4отв.М16 | ∅225 (⟩160) 4 отв.∅18 | 40 | |
