Опорный Изолятор CSP220/6-950-01 наружной установки
Заказать через WhatsApp
Отправьте заявку
Описание
Изоляторы CSP 220/6-950-01 опорные наружной установки используются для изоляции и крепления токоведущих частей в электрических аппаратах и распред. устройствах электрических станций и ПС переменного тока напряжением в диапазоне 12–400 кВ, частотой до 100 Гц.
Преимущества:

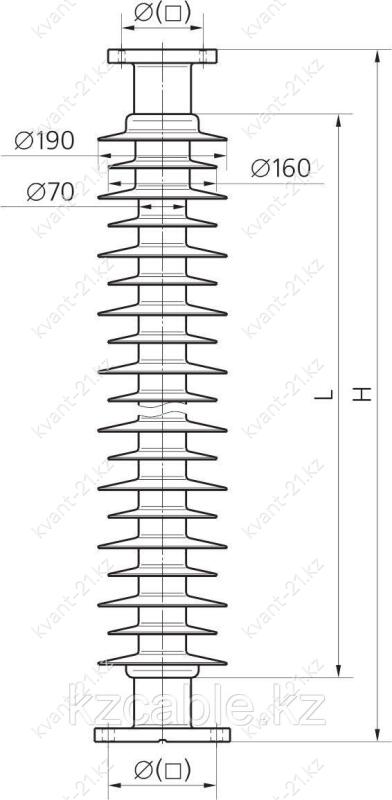

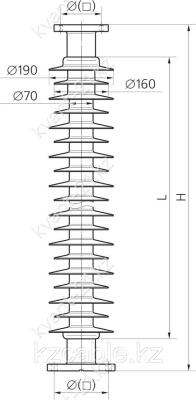

| Условное обозначение | Фарфоровый аналог | U ном., кВ | Нормированная механическая нагрузка при изгибе, кН | Длина изоляционной части, L, мм | Строительная высота, H, мм | Длина пути утечки, мм, не менее | Выдерживаемое напряжение грозового импульса, кВ, не менее | Выдерживаемое напряжение промышленной частоты, кВ, не менее | 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии, кВ, не менее | Выдерживаемое напряжение коммутационного импульса, кВ, не менее | Присоединительные размеры фланцев, мм | Масса | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| верхнего | нижнего | |||||||||||||
| CSP220/6-950-01 | C6-950 | 220 | 6 | 1914 | 2100±3,5 | 6100 | 950 | 395 | - | 750 | ∅225 (⟩160) 4отв.∅18 | ∅225 (⟩160) 4 отв.∅18 | 44 | |
