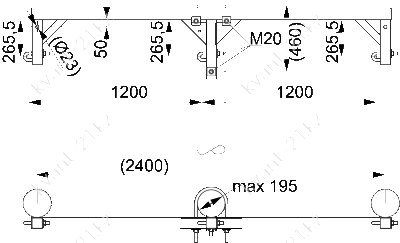

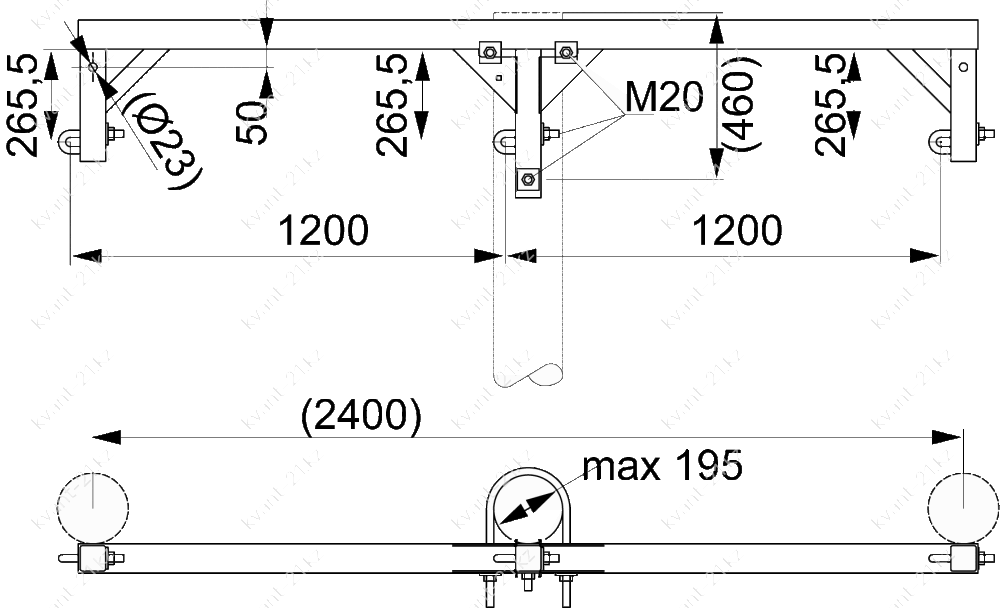

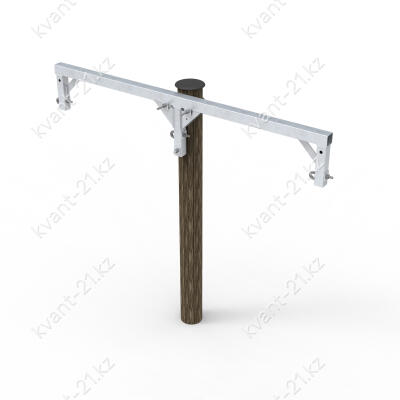

SH63 траверса угловая горизонтальн.
Заказать через WhatsApp
Отправьте заявку
Описание
SH63 применяется для одноцепной трехфазной ВЛЗ. Допустимые нагрузки в точке крепления проводника: Fx= 14.0 кН угловая нагрузка Fz= 4.5 кН горизонтальная вдоль проводника Fy= 4.0 кН вертикальная вниз. Данная траверса может устанавливаться. как на одну стойку, так и на две. Для двухстоечной установки необходим дополнительный крепежный комплект SHP63. U-винт поставляемый в комплекте траверсы SH63, не применяется при двухстоечной установке.Характеристики
Масса нетто
34.12 kg
Макс. нормативные нагрузки от проводов
Fx = 14.0 kN, Fz = 4.5 kN, Fy = 4.0 kN
CCM_min_target
0.45
Type
EV013689
ETIM класс
EC003515
Material (EF002169)
Steel
Surface protection
EV000193
Suitable for
EV013692
Max. rated voltage
20 kV
Profile shape
EV013685
Conductor surface
Bare
Количество
25
Глубина
1200 mm
Ширина
800 mm
Высота
500 mm
