Стойка железобетонная СВ 110-3,5
Описание
Стойка железобетонная вибрированная СВ 110-3.5
Стойка ориентирована на применение в стандартных и слабых минеральных грунтах различной агрессивности в регионах с различными гололедно-ветровыми нагрузками, температурой до -55°С, сейсмичностью до 9 баллов. Подземная часть стойки, устанавливаемой в агрессивной среде, выполняется со специальным защитным покрытием по СНИП 2.03.11-85.
Используются в качестве стоек и подкосов в составе опор ВЛ 0,4-10Кв
|
Марка стойки |
СВ 110-3.5 |
|
Длинна стойки (L м) |
11.0 |
|

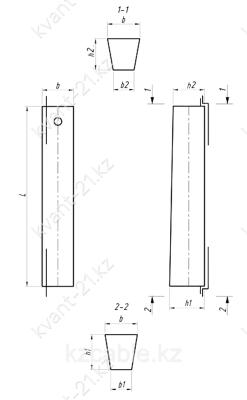

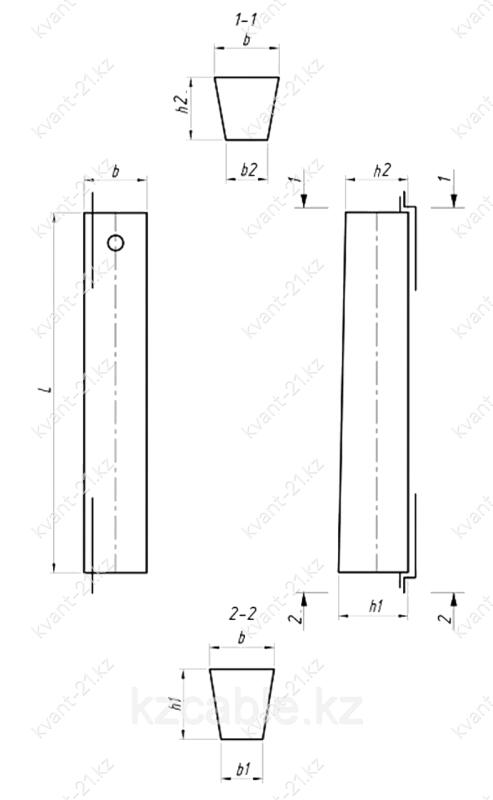

Геометрические размеры комля (b/b1/h1 м) |
0.185/0.170/0.280 |
|
Геометрические размеры вершины (b/b2/h2 м) |
0.185/0.175/0.165 |
|
Изгибающий момент кН·м (тс·м) |
35 (3,5) |
|
Класс бетона |
В30 |
|
Морозостойкость |
F200-F400 |
|
Водонепроницаемость |
W8 |
|
Объем ед, м3 |
0,45 |
|
Масса ед, тн |
1,13 |
|
Тип подвижного состава |
автотранспорт/жд вагоны |
|
Вагонная норма, шт |
60 |
|
Норма погрузки в автотранспорт, шт |
18 |
