Стойка железобетонная СВ 164-10,3
Описание
Стойка железобетонная вибрированная СВ 164-10,3
Стойка ориентирована на применение в стандартных и слабых минеральных грунтах различной агрессивности в регионах с различными гололедно-ветровыми нагрузками, температурой до -55°С, сейсмичностью до 9 баллов. Подземная часть стойки, устанавливаемой в агрессивной среде, выполняется со специальным защитным покрытием по СНИП 2.03.11-85.
Используются в качестве стоек и подкосов в составе опор ВЛ 0,4-35Кв
|
Марка стойки |
СВ 164-10,3 |
|
Длинна стойки (L м) |
16.4 |
|

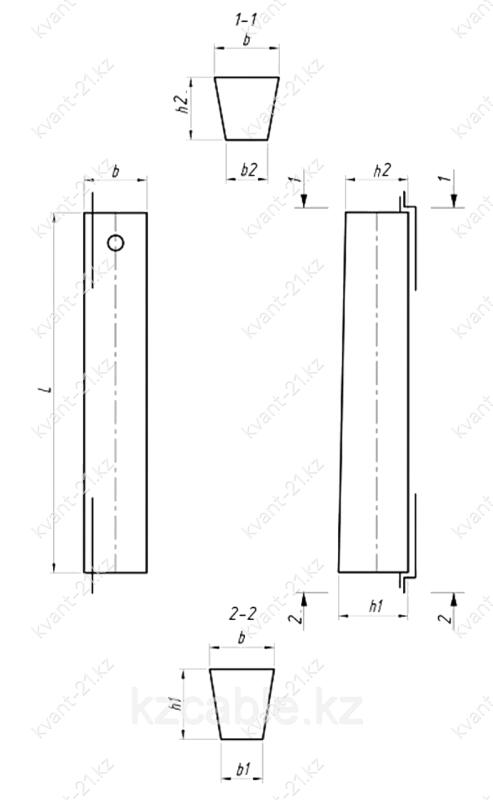

Геометрические размеры комля (b/b1/h1 м) |
0.390/0.370/0.380 |
|
Геометрические размеры вершины (b/b2/h2 м) |
0.210/0.190/0.200 |
|
Изгибающий момент тс·м |
10,3 |
|
Класс бетона |
В30 (М400) |
|
Морозостойкость |
F200-F400 |
|
Водонепроницаемость |
W8 |
|
Объем ед, м3 |
1,42 |
|
Масса ед, тн |
3,55 |
|
Тип подвижного состава |
автотранспорт/3 ж.д. платформы |
|
Вагонная норма, шт |
50 |
|
Норма погрузки в автотранспорт, шт |
6 |
