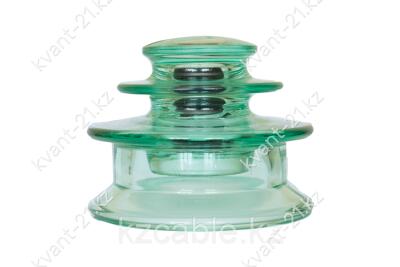

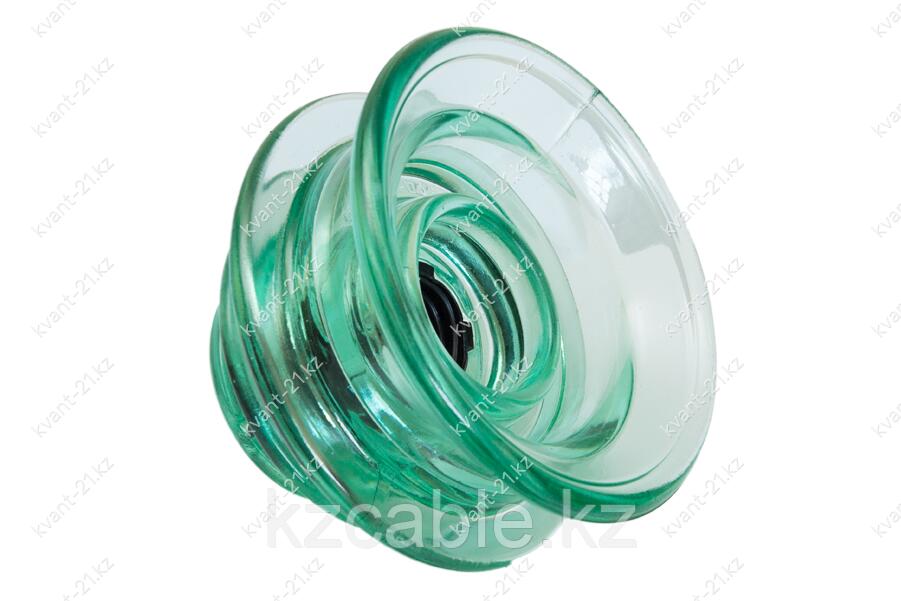

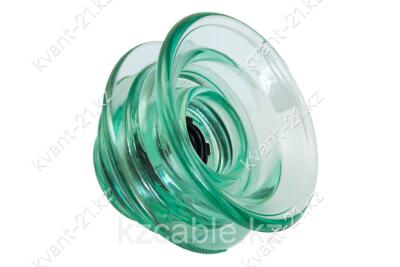

Штыревой стеклянный изолятор ШС 10ЕД

Штыревой стеклянный изолятор ШС 10ЕД предназначен для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 10 кВ  и частотой до 100 Гц при температуре окружающего воздуха от -60 °С до +50 °С. Провод может быть закреплен в желобе или на шейке изолятора.

В отличие от традиционных штыревых изоляторов типа ШС, новые изолятор ШС 10 ЕД имеет двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и может быть рекомендован к применению в районах с особой степенью загрязнения и высокой грозовой активностью.

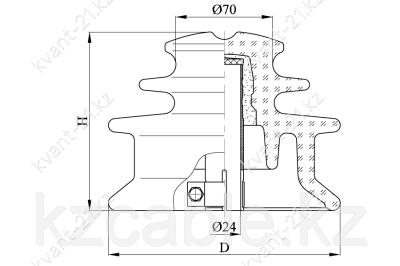

Крепление изолятора ШС 10ЕД осуществляется при помощи цанговой втулки, расположенной внутри изолятора, который, в свою очередь, монтируется на штырь траверсы с закрепленным на нём стандартным колпачком типа «К» или «КП». Данная втулка изготавливается из стойкого к воздействию УФ-излучения композитного материала. Кроме того, она предотвращает от разрушения под воздействием УФ-излучения колпачки типа «К» или «КП», устанавливающиеся на штырях траверсы.
