Штыревые стеклянные изоляторы ШС 20УД
Предназначены для крепления и изоляции неизолированных и защищённых изоляцией проводов типа СИП-3 на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 °С. Провод может быть закреплен в желобе или на шейке изолятора.
|
Условное обозначение по ГОСТ 1232-82 |
ШС 20УД |
|
Номинальное напряжение, кВ |
20 |
|

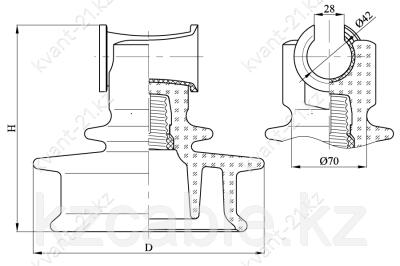

Диаметр изолятора, D |
216 |
|
Номинальная высота изолятора, H |
194 |
|
Нормированная механическая разрушающая сила при изгибе, кН |
13,0 |
|
Номинальная длина пути тока утечки, мм, не менее |
420 |
|
Выдерживаемое напряжение стандартного грозового импульса, кВ |
125 |
|
Выдерживаемое напряжение 50 гц (в сухом состоянии), кВ |
73 |
|
Выдерживаемое напряжение 50 Гц (под дождем), кВ |
50 |
|
Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ |
140 |
|
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 6-10 кВ |
I-IV |
|
Допустимая степень загрязнения по ГОСТ 9920 при напряжении 20 кВ |
I-II |
|
Масса, кг |
3,34 |
