Траверса ТМ-105

Заказать через WhatsApp

Отправьте заявку

Описание

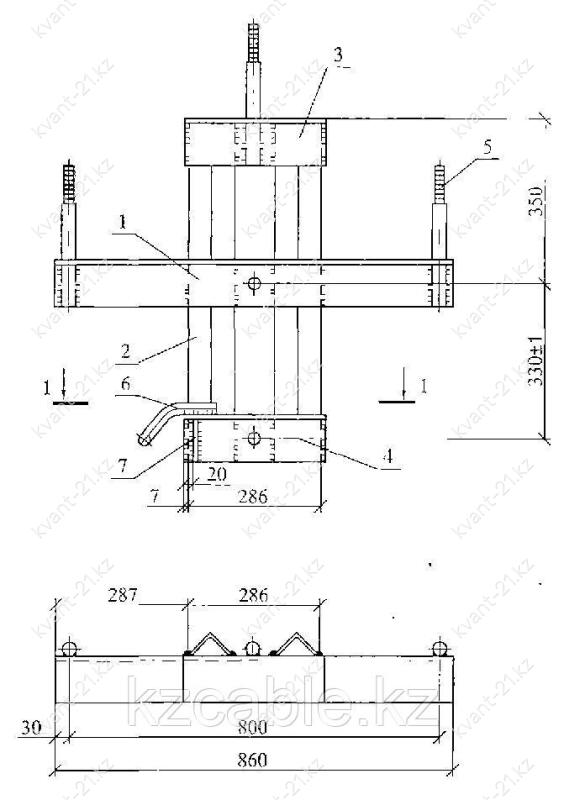

Траверса ТМ-105 выпускается в соответствии с типовым проектом 26.0004 (26.0004-16).

При помощи металлической траверсы ТМ-105 осуществляется закрепление проводов на опорах при проведении высоковольтных воздушных линий электропередач напряжением 10 кВ. Прочность конструкции траверсы определяется свойствами углеродистой стали, из которой изготавливаются траверсы. А покрытие лаком БТ-577 на битумной основе обеспечивает траверсам антикоррозионную устойчивость

Для крепления траверсы ТМ-105 на стойке использзуются хомуты. Тип хомута выбирается исходя из вида опоры. Для железобетонной стойки СВ110 необходимо выбирать хомуты серии Х-42, а серия Х-1 предназначена дял стойки СВ105. Заказ хомутов производится отдельно под конкретный вид опор.

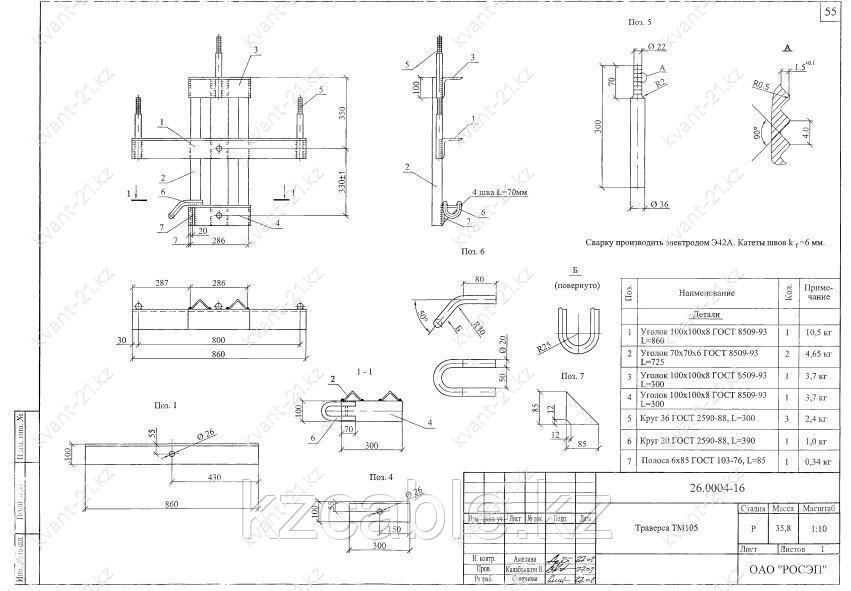

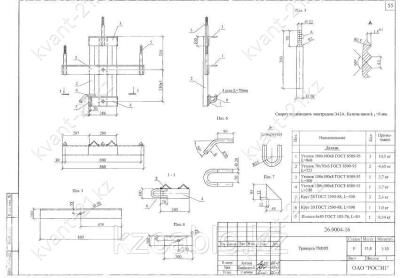

Спецификация траверсы ТМ-105

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=860	1	35.80
2	Уголок 70х70х6 ГОСТ 8509-93 L=725	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
5	Круг 36 ГОСТ 2590-88 L=300	3
6	Круг 20 ГОСТ 2590-88 L=390	1
7	Полоса 6х85 ГОСТ 103-76 L=85	1
