Описание

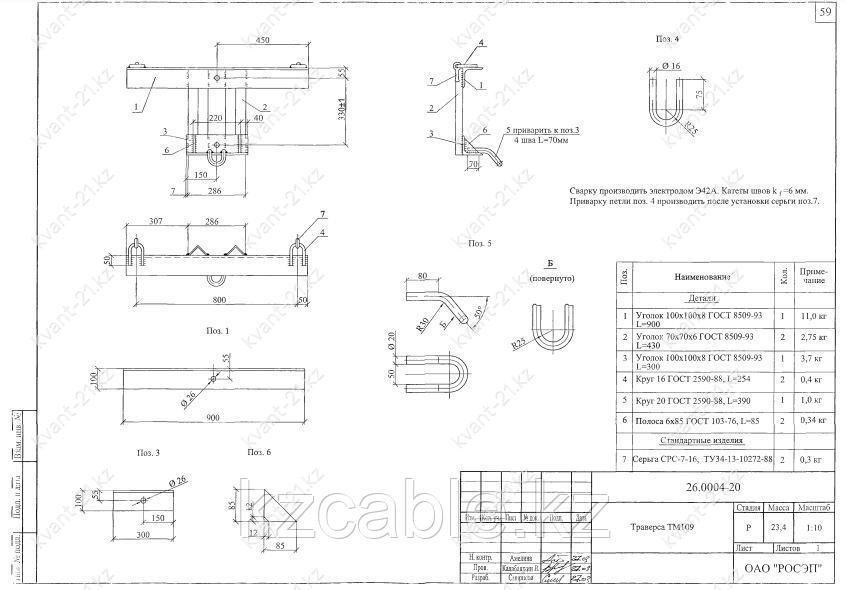

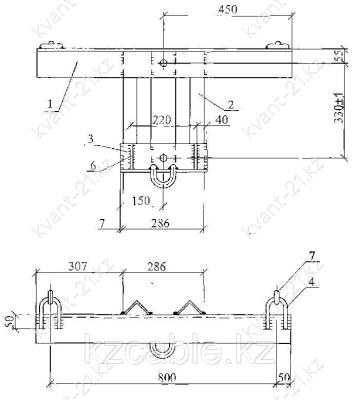

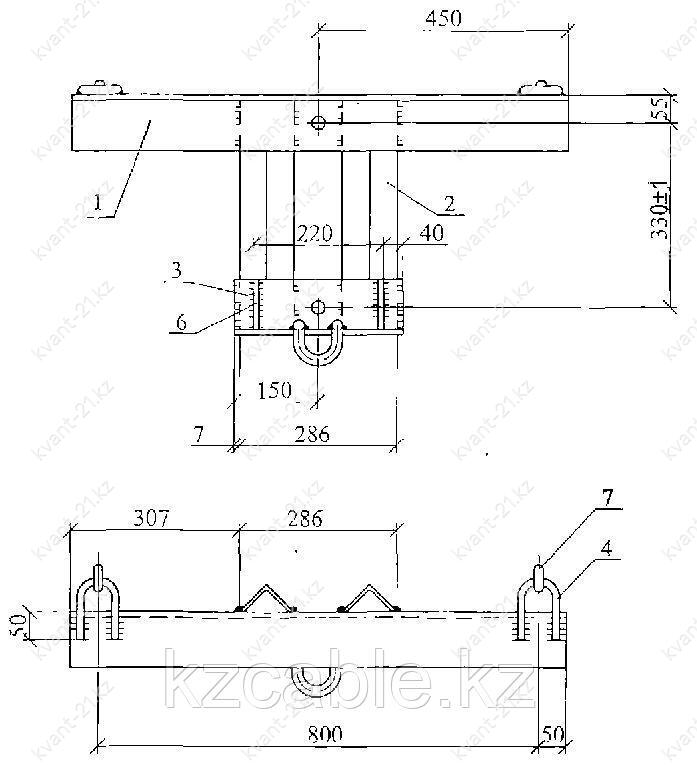

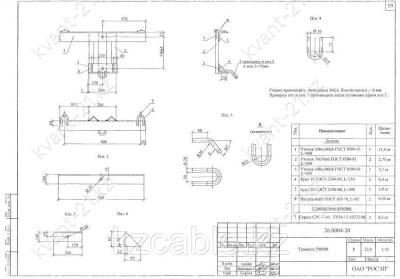

Траверса ТМ-109 выпускается в соответствии с типовым проектом 26.0004 (26.0004-20).

При прокладке воздушных линий электропередач напряжением 10 кВ траверса ТМ-109 используется для крепления проводов на опорах ЛЭП. Изготовление траверс осуществляется из углеродистой стали, что обеспечивает конструкции высокую прочность. Антикоррозионное покрытие траверсы выполняется лаком марки БТ-577 на битумной основе.

Траверса на стойке ЛЭП крепится хомутами, выбор модели которых производится под конкретный тип стойки. Так, для железобетонных стоек СВ105 подходит хомут Х-1, для стоек СВ110 применяются хомуты серии Х-42. Поставка выбранных хомутов осуществляется по отдельному заказу.

Спецификация траверсы ТМ-109

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509-93 L=900	1	23,40
2	Уголок 70х70х6 ГОСТ 8509-93 L=430	2
3	Уголок 100х100х8 ГОСТ 8509-93 L=300	1
4	Круг 16 ГОСТ 2590-88 L=254	1
5	Круг 20 ГОСТ 2590-88 L=390	1
6	Полоса 6х85ГОСТ 103-76 L=85	2
7	Серьга СРС 7-16 ТУ 34-13-10272-88	2
