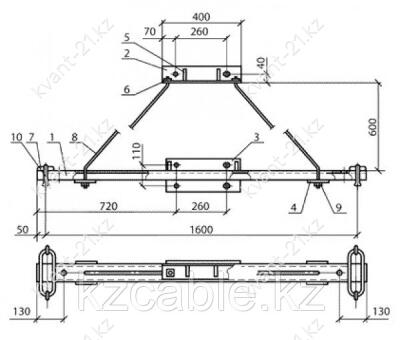

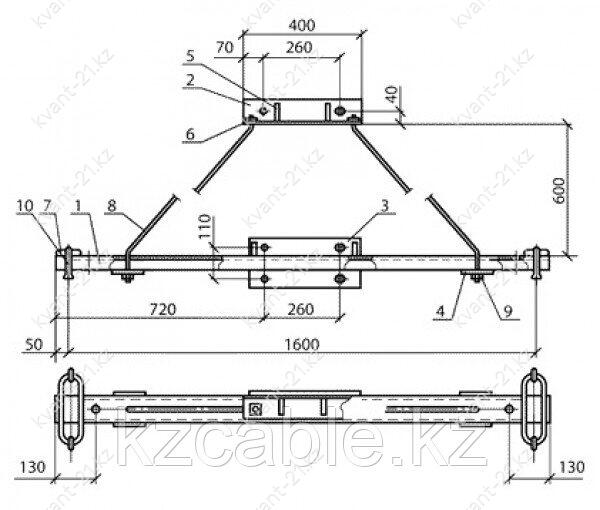

Описание

Траверсы ТМ-15 (проект 3.407.1-143.8.15) применяются в период монтажа анкерных промежуточных опор высоковольтных (10 кВ) воздушных линий для крепления определенного провода к стойкам типа СВ110 и СВ105. Крепление производится с использованием специальных хомутов: Х-1 (стойка СВ105) и Х-42 (стойка СВ110). Заказывать хомуты Х-1 и Х-42 необходимо отдельно.

Изготавливается траверса ТМ-15 из прочного материала - углеродистой стали и покрывается лаком (битумным) БТ-577, что делает данное изделие стойким к коррозии и долговечным.

Габариты изделия: 1000х320х485мм.

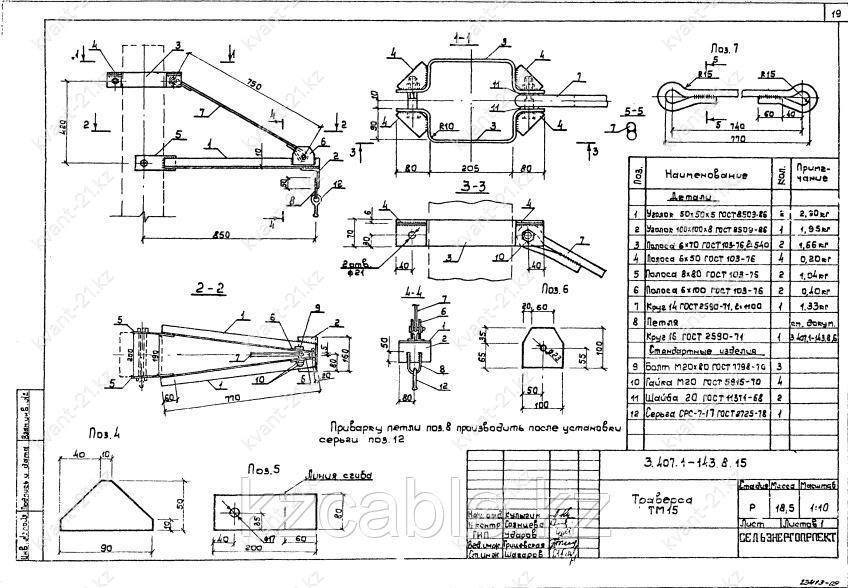

Спецификация траверсы ТМ-15

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5 ГОСТ 8509--86	2	18,50
2	Уголок 100х100х8 ГОСТ 8509--86	1
3	Полоса 6х70 ГОСТ 103-76, L=540	2
4	Полоса 6х50 ГОСТ 103-76	4
5	Полоса 8х80 ГОСТ 103-76	2
6	Полоса 6х100 ГОСТ 103-76	2
7	Круг 14 ГОСТ 2590-71, L=1100	1
8	Круг 16 ГОСТ 2590-71	1
9	Болт М20х80 ГОСТ 7798-70	3
10	Гайка М20 ГОСТ 5915-70	4
11	Шайба 20 ГОСТ 11311-68	2
12	Серьга СРС-7-17 ГОСТ 2725-78	1
