Описание

Траверса ТМ-16 (проект 3.407.1-143.8.16) имеет исполнение из углеродистой стали и обеспечивает крепление провода при проведении монтажа опор высоковольтных воздушных ЛЭП (10 кВ). Поверхность траверсы ТМ-16 не подвержена коррозии, так как покрывается лаком битумным (БТ-577).

В качестве крепежного устройства траверсы ТМ-16 к стойке используется хомут серии Х-1( для стоек типа СВ105) и хомут серии Х-42 (для стоек типа СВ110). Хомуты серий Х-42 и Х-1 заказываются отдельно.

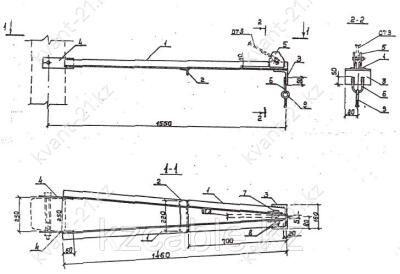

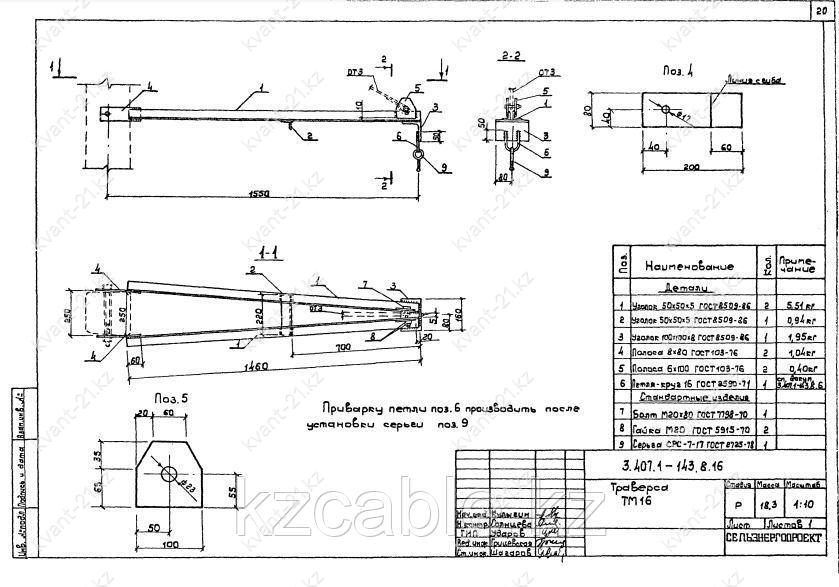

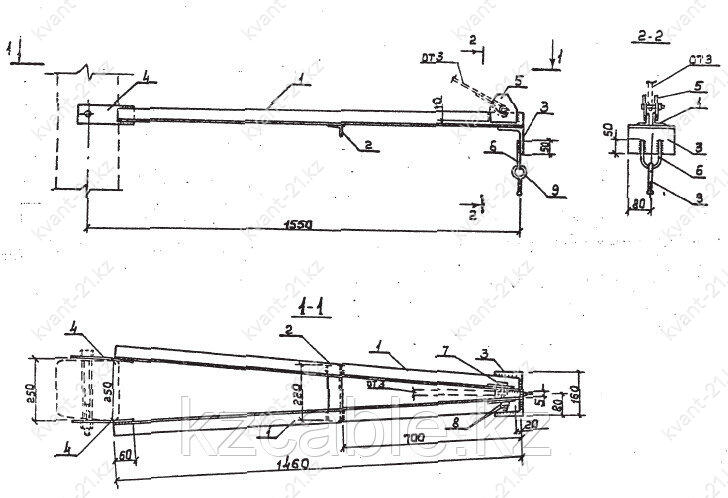

Спецификация траверсы ТМ-16

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 50х50х5 ГОСТ 8509-86	2	18.30
2	Уголок 50х50х5 ГОСТ 8509-86	1
3	Уголок 100х100х8 ГОСТ 8509-86	1
4	Полоса 8х80 ГОСТ 103-76	2
5	Полоса 6х100 ГОСТ 103-76	2
6	Круг 16 ГОСТ 2590-71	1
7	Болт М20х80 ГОСТ 7798-70	1
8	Гайка М20 ГОСТ 5915-70	2
9	Серьга СРС-7-17 ГОСТ 2725-78	1
