Описание

Траверсы ТМ-22 (проект 3.407.1-143.8.21) применяются при выполнении крепления проводов к стойкам типа СВ во время монтажа и установки анкерных опор воздушных линий 10 кВ.

На траверсе ТМ-22 имеются четыре петли, каждая из которых оснащена серьгой серии СРС-7-16.

Крепление траверсы к стойкам производится при помощи специальных хомутов. Для крепления к стойке СВ110 применяются хомуты марки Х-42, к стойке СВ105 - хомуты марки Х-1. Заказывать хомуты необходимо в отдельном порядке.

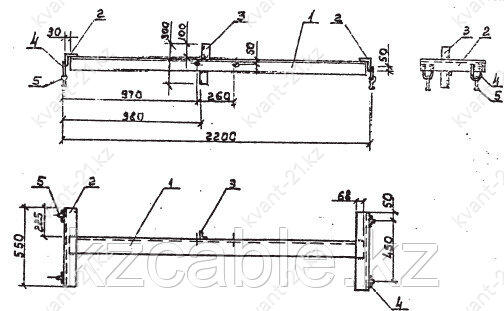

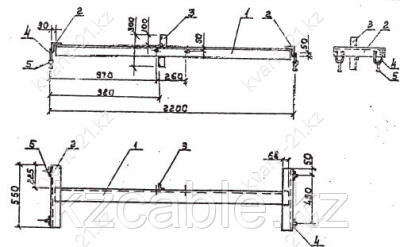

Габариты изделия: 2200х550х400мм.

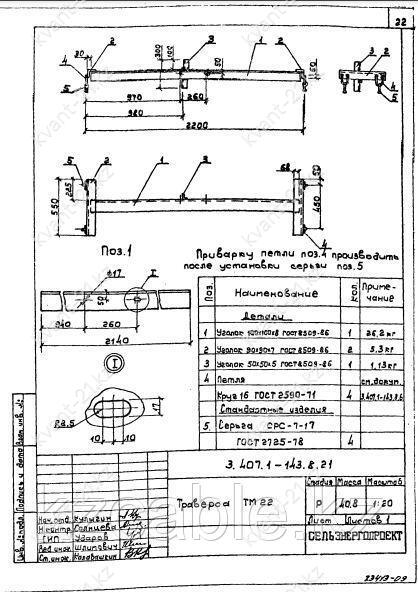

Спецификация траверсы ТМ-22

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 100х100х8 ГОСТ 8509--86	1	40.80
2	Уголок 90х90х7 ГОСТ 8509--86	2
3	Уголок 50х50х5 ГОСТ 8509--86	1
4	Круг 16 ГОСТ 2590-71	4
5	Серьга СРС-7-17 ГОСТ 2725-78	4
