Описание

Траверсы ТМ-24 (проект 3.407.1-143.8.1) используются в период установки и монтажа анкерных опор ЛЭП 10 кВ для крепления проводов к СВ стойкам. Для осуществления данного крепления необходимо так же заказать специальные хомуты: для стойки СВ105 - хомут Х-1, а для стойки СВ-110 - хомут Х-42.

Крепление штыревых изоляторов таких типов: ШФ20-В, ШФ10-Г, ШС10-Д производится на штыри, имеющиеся на траверсе, с применением колпачков К-7, К-6, КП-22, К-9. Крепление провода к изолятору выполняется вязками проволочной ВШ-1 или спиральной ПВС.

В качестве материала при изготовлении траверсы ТМ-24 применяется сталь углеродистая. Поверхность готового изделия окрашивают для придания антикоррозийных свойств лаком битумным БТ-577.

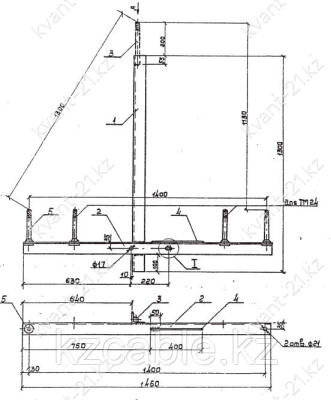

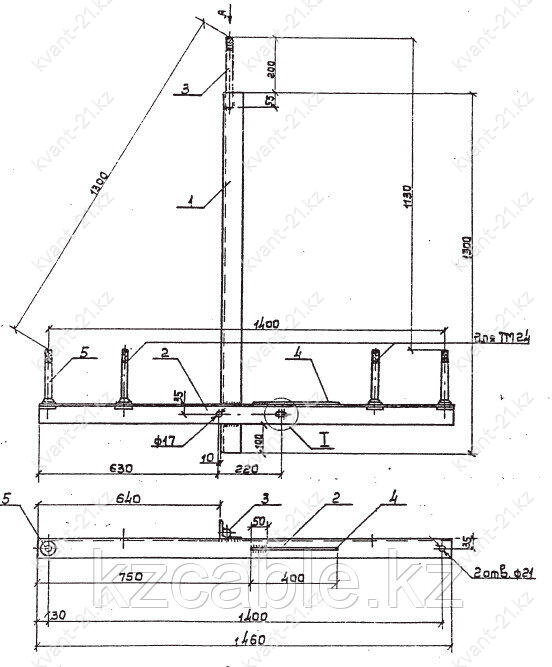

Габариты изделия: 1466х140х1500мм.

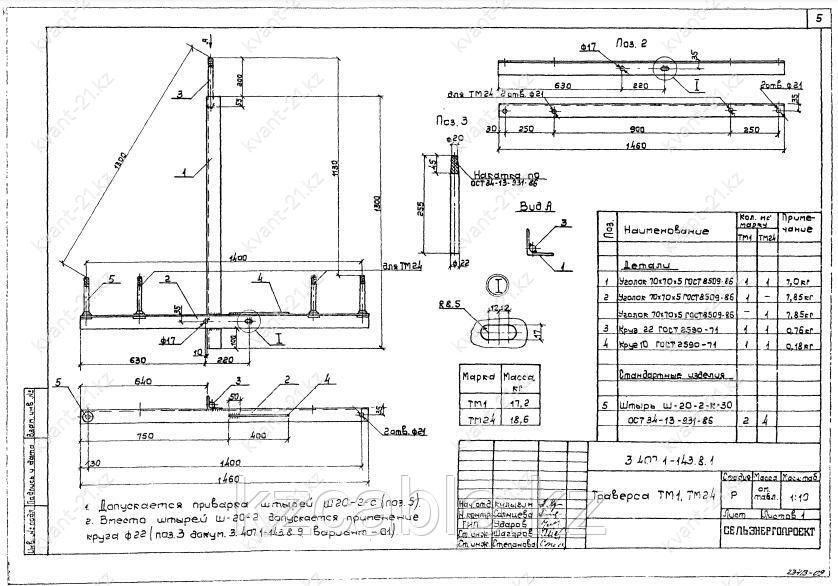

Спецификация траверсы ТМ-24

Позиция	Наименование детали	Количество	Масса, кг
1	Уголок 70х70х5 ГОСТ8509-86	1	18,60
2	Уголок 70х70х5 ГОСТ8509-86	1
3	Круг 22 ГОСТ2590-71	1
4	Круг 10 ГОСТ2590-71	1
5	Штырь Ш-20-2-К-30 ГОСТ 34-13-931-86	4
