Описание
Траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ выпускаются в соответствии с типовым проектом Л57-97 (Л57-97.06.07).
Траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ служат в период установки, монтажа и прокладки высоковольтных ЛЭП для крепления проводов. Установка данных траверс возможна на опорах круглого и квадратного сечения. Для непосредственного крепления траверсы к стойкам используют крепежные хомуты. Марка крепежного хомута определяется типом стойки. Траверсы конструктивно различаются параметрами, формой и прочностью.
Выполнены траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ из особой стали, особенностью которой является возможность работы при низких температурах (более -40°С). Имеющееся антикоррозийное покрытие защищает траверсы от влияния окружающей среды и перепада температур.
Перевозка и доставка траверс ТМ возможна без наличия упаковки и тары.

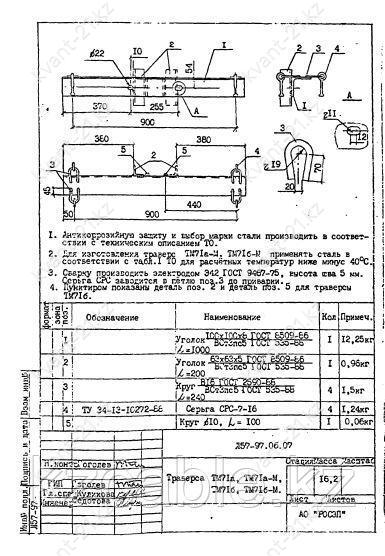

Спецификация траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 100х100х8 ГОСТ 8509-86 L=1000 | 1 | 16.20 |
| 2 | Уголок 63х63х5 ГОСТ 8509-86 L=200 | 1 | |
| 3 | Круг 816 ГОСТ 2590-88 L=240 | 4 | |
| 4 | Серьга СРС-7-16 ТУ 34-13-10272-88 | 4 | |
| 5 | Круг 610 ГОСТ 2590-88 L=100 | 1 |

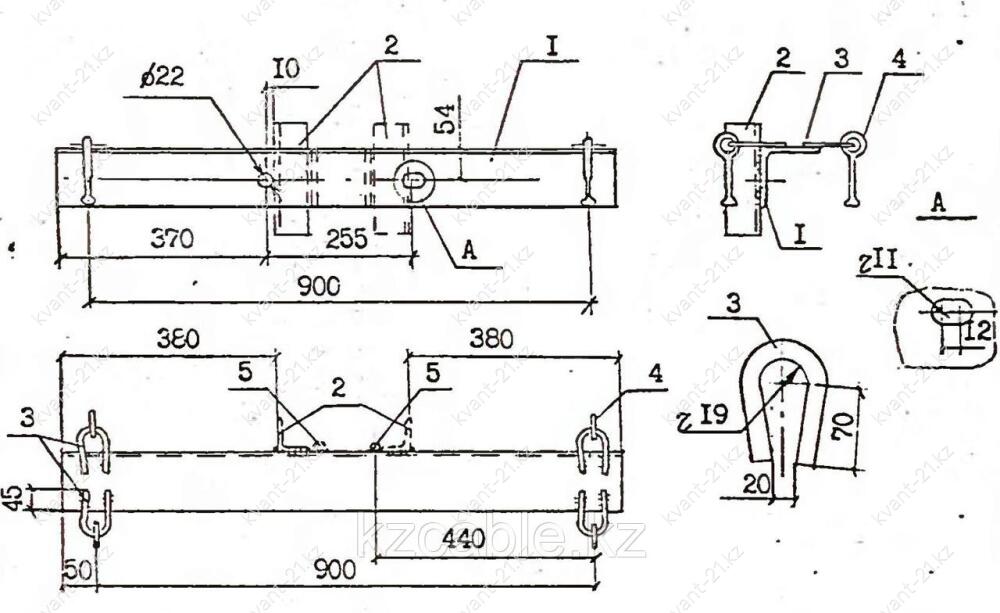

Размеры траверсы ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ:
1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
3. Для изготовления траверсы ТМ-71аМ, ТМ-71бМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
Варианты обозначения: траверса ТМ-71а, ТМ-71аМ, ТМ-71б, ТМ-71бМ, ТМ71а, ТМ71аМ, ТМ71б, ТМ71бМ
