Описание
Траверсы ТМ-77, ТМ-77М выпускаются в соответствии с типовым проектом 20.0027 (20.0027 09.01).
Траверсы ТМ-77, ТМ-77М применяются в условиях монтажа и установки опор высоковольтных ЛЭП 10 кВ для крепления провода. Крепление осуществляется с использованием специальных хомутов таких марок как Х-1 и Х-42 к стойкам СВ105 и СВ110 соответственно. Поставка хомутов выполняется по отдельному заказу.
Траверсы ТМ-77 выполнены из углеродистой стали и покрыты лаком БТ-577, предохраняющим их от воздействия окружающей среды. А при производстве траверс ТМ-77М применяется особая сталь, позволяющая использовать данные траверсы в условиях низких температур (выдерживают более -40°С).
Транспортировка траверс ТМ-77, ТМ-77М производится без наличия упаковки либо специальной тары.
Спецификация траверсы ТМ-77, ТМ-77М
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 100х100х8 ГОСТ 8509-86 L=1000 | 1 | 17.31 |
| 2 | Уголок 63х63х5 ГОСТ 8509-86 L=200 | 1 | |
| 3 | Круг В16 ГОСТ 2590-88 L=240 | 5 | |
| 4 | Круг В10 ГОСТ 2590-88 L=500 | 1 | |
| 5 | Серьга СРС-7-16 ТУ 34-13-10272-88 | 5 |

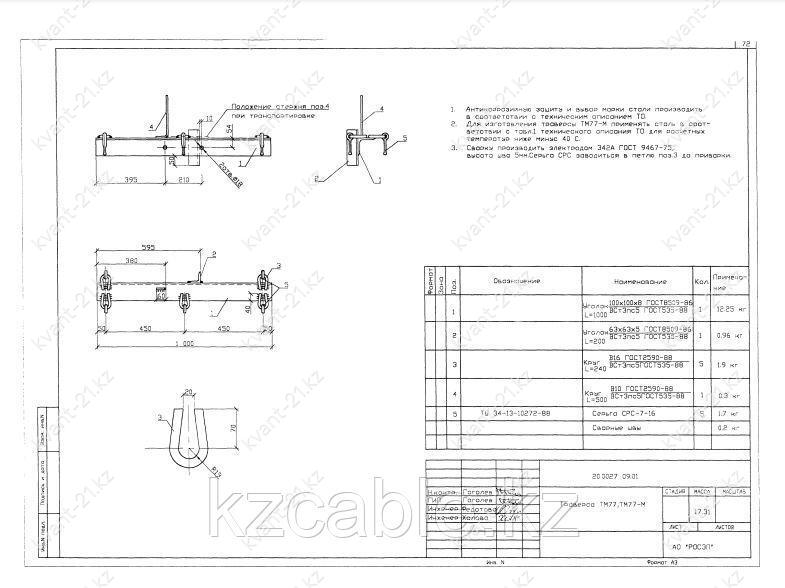

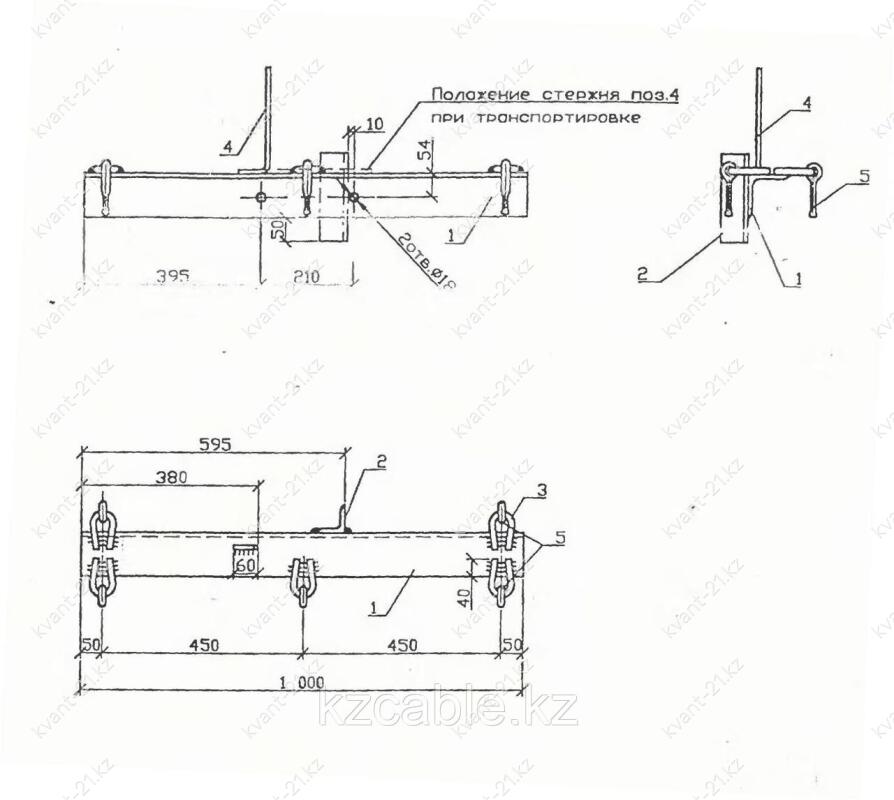

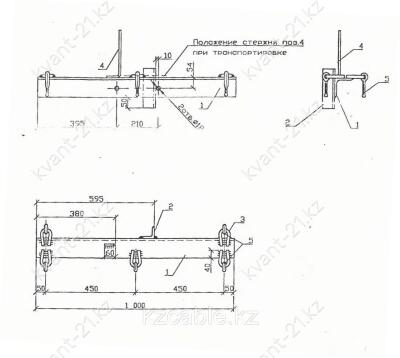

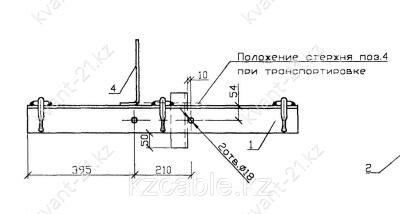

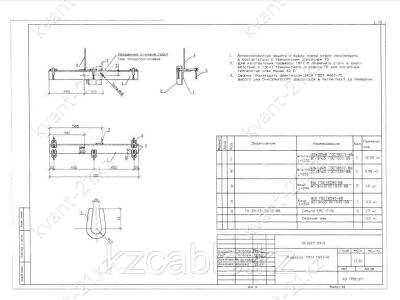

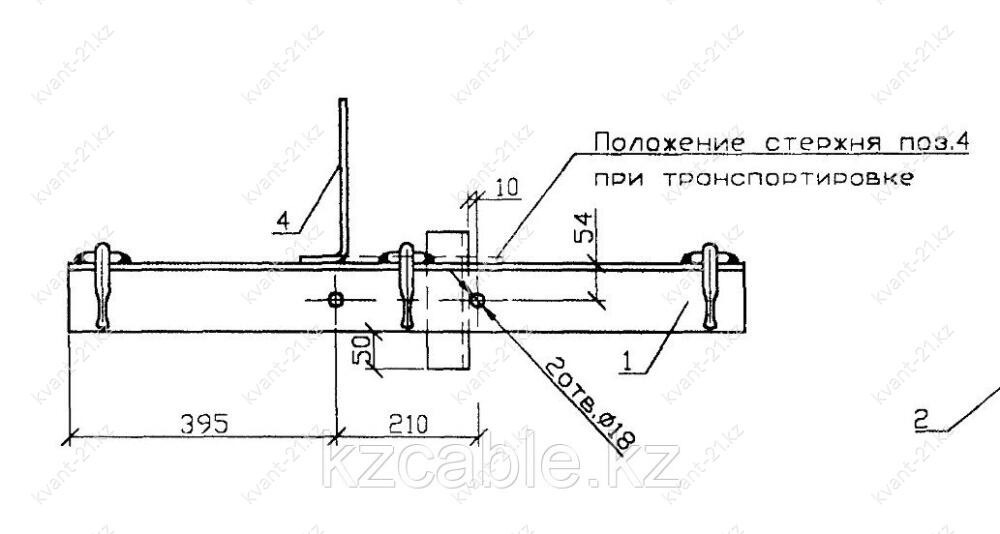

Размеры траверсы ТМ-77, ТМ-77М:
1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
3. Для изготовления траверсы ТМ-77М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
Варианты обозначения: траверса ТМ-77, ТМ-77М, ТМ77, ТМ77М
