Описание
Траверсы ТМ-78б, ТМ-78бМ выпускаются в соответствии с типовым проектом 20.0027 (20.0027 09.02).
Траверсы ТМ-78б, ТМ-78бМ служат в качестве устройств для крепления провода в период протяжки, проведения и установки опор высоковольтных ЛЭП 10 кВ.
Прочность траверсам ТМ-78б, ТМ-78бМ придает углеродистая (без легирующих составляющих) сталь, из которой они изготовлены. А антикоррозийную защиту выполняет лаковое покрытие (лак битумный БТ-577).
Все траверсы имеются в разнообразных конфигурациях и размерах.
Спецификация траверсы ТМ-78б, ТМ-78бМ
| Позиция | Наименование детали | Количество | Масса, кг |
|---|---|---|---|
| 1 | Уголок 80х80х6 ГОСТ 8509-86 L=590 | 1 | 6.56 |
| 2 | Уголок 50х50х5 ГОСТ 8509-86 L=200 | 1 | |
| 3 | Круг В22 ГОСТ 2590-88 L=240 | 2 |

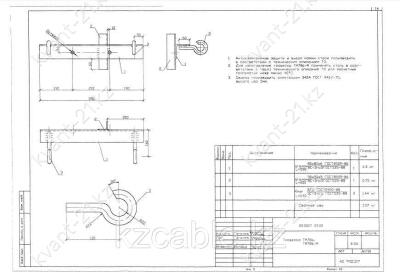

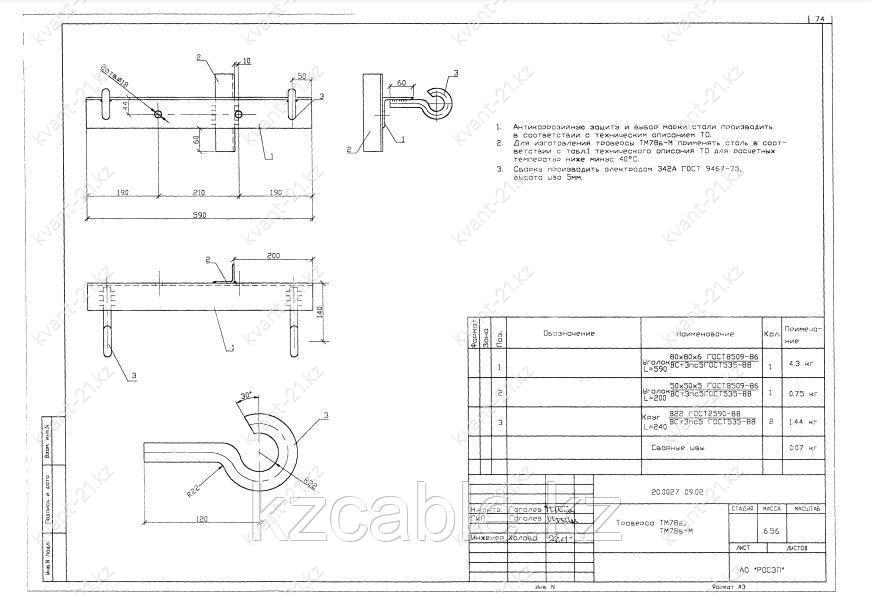

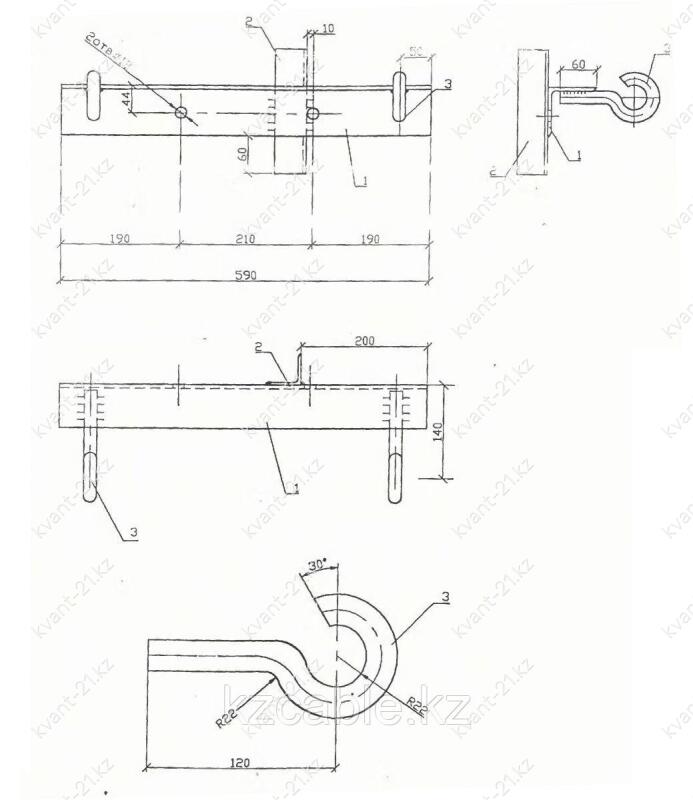

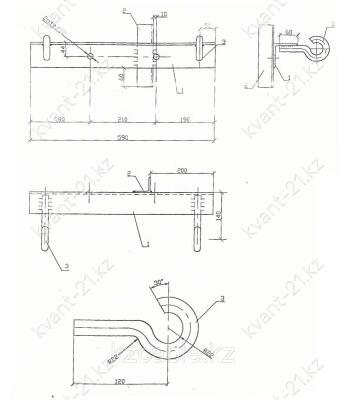

Размеры траверсы ТМ-78б, ТМ-78бМ:
1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.
2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.
3. Для изготовления траверсы ТМ-78бМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.
Варианты обозначения: траверса ТМ-78б, ТМ-78бМ, ТМ78б, ТМ78бМ
