Траверса ТМ-83, ТМ-83М

Описание

Траверса ТМ-83, ТМ-83М выпускается в соответствии с типовым проектом 20.0027 (20.0027 19.01).

При установке, монтаже и проведении опор высоковольтной ЛЭП 10 кВ крепление проводов осуществляется с использованием таких металлоконструкций как траверса ТМ-83, а при необходимости крепления в условиях низких температур (-40°С и ниже) траверса ТМ-83М. Изготавливаются данные траверсы согласно проекта 20.0027 19.01.

Крепление траверс производится на стойки типа СВ с использованием специальных хомутов. Хомутом марки Х-1 траверса крепятся к стойкам типа СВ105, а хомутом марки Х-42 к стойкам СВ110. Заказ необходимых хомутов производится отдельно.

Траверсы ТМ-83 -  это металлоконструкции, изготовленные из углеродистой стали и покрытые битумным лаком БТ-577 для предотвращения коррозии.

Траверса ТМ-83М изготавливаются из стали, которая сохраняет свои свойства при -40°С и ниже.

Траверсы ТМ-83, ТМ-83М не требуют при перевозке применения упаковки и специальной тары.

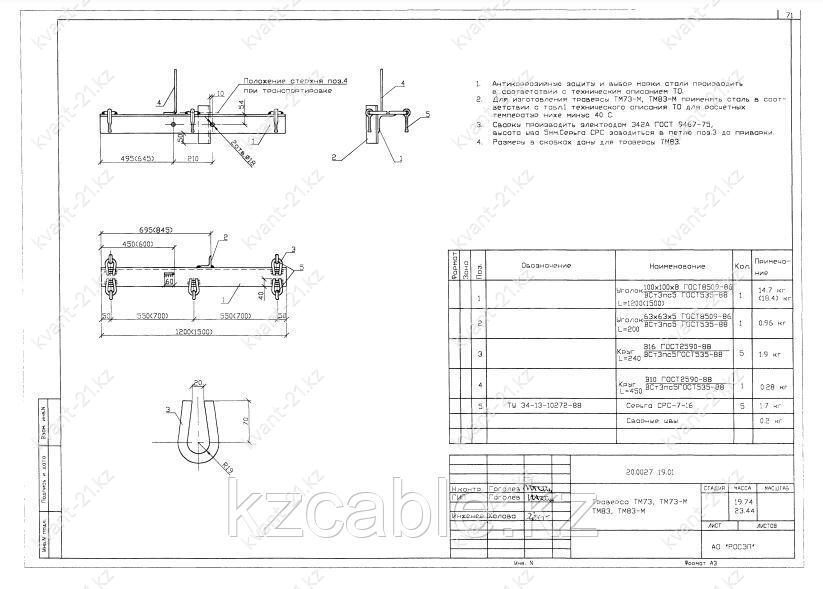

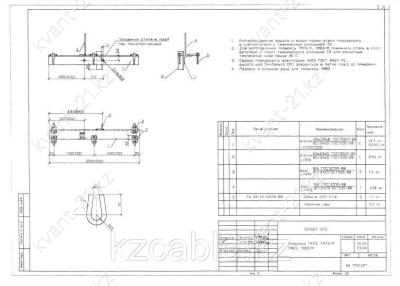

Спецификация траверсы ТМ-83, ТМ-83М

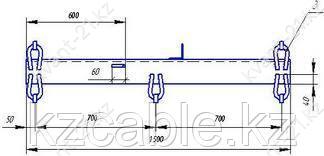

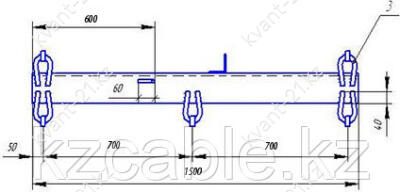

Размеры траверсы ТМ-83, ТМ-83М:

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-83М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-83, ТМ-83М, ТМ83, ТМ83М
