Описание

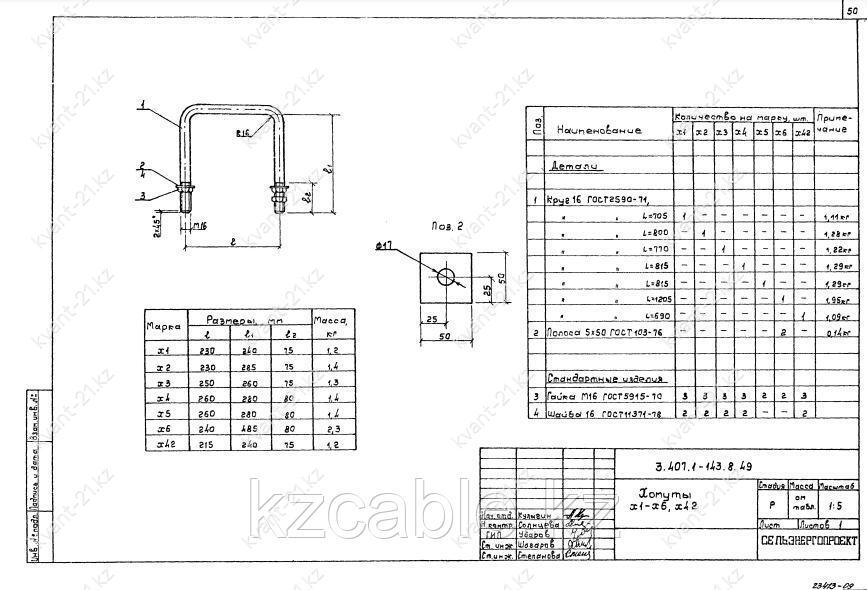

Хомуты Х-1, Х-2, Х-3, Х-4, Х-5, Х-6, Х-42 выпускаются в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.49).
Хомуты Х-1, Х-2, Х-3, Х-4, Х-5, Х-6, Х-42 используются для выполнения крепления стандартных металлоконструкций воздушных линий электропередач номинальным напржением 6кВ и 10кВ к железобетонным стойкам. Применение хомутов предотвращает разделение скрученных в пучок проводов линии.
Хомуты этих серий изготавливаются из качественной стали, имеющей устойчивость к солнечному излучению и воздействию широкого диапазона температур. Хомуты имеют покрытие, обеспечивающее защиту от коррозии.

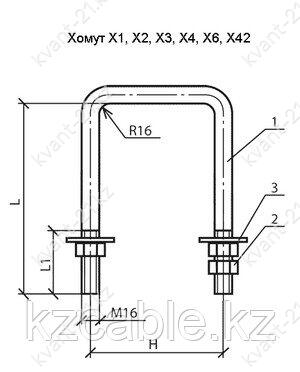

Размеры Хомутов Х-1, Х-2, Х-3, Х-4, Х-5, Х-6, Х-42:
| Марка хомута | Геометрические размеры, мм | Масса, кг | ||
|---|---|---|---|---|
| Н | L | L1 | ||
| Хомут Х-1 | 230 | 240 | 75 | 1,20 |
| Хомут Х-2 | 230 | 285 | 75 | 1,40 |
| Хомут Х-3 | 250 | 260 | 75 | 1,30 |
| Хомут Х-4 | 260 | 280 | 80 | 1,40 |
| Хомут Х-5 | 260 | 280 | 80 | 1,40 |
| Хомут Х-6 | 240 | 485 | 80 | 2,30 |
| Хомут Х-42 | 215 | 240 | 75 | 1,20 |
Спецификация Хомутов Х-1, Х-2, Х-3, Х-4, Х-5, Х-6, Х-42:
| Позиция | Наименование детали | Количество |
|---|---|---|
| 1 | Круг 16 ГОСТ 2590-71 | 1 |
| 2 | Гайка М16 ГОСТ 5915-70 (все кроме Х-5, Х-6) для Х-5, Х-6 | 3 2 |
| 3 | Шайба 16 ГОСТ 11371-78 (все кроме Х-5, Х-6) | 2 |
| 4 | Полоса 5х50 ГОСТ 103-76 (только для Х-6) | 2 |
****
