Описание

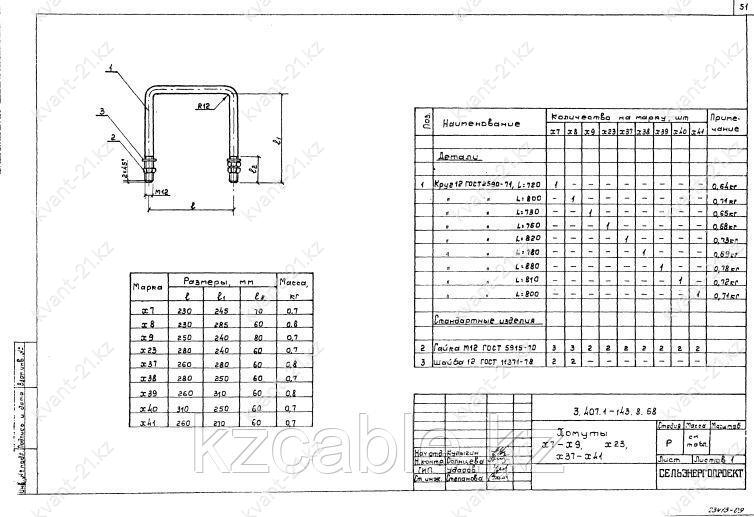

Хомуты Х-7, Х-8 выпускаются в соответствии с типовым проектом 3.407.1-143 (3.407.1-143.8.68).
Хомуты Х-7, Х-8 применяются при осуществлении крепления различных металлоконструкций воздушных ЛЭП, например, кронштейнов РА-1, РА-2, к различным стойкам из железобетона. Хомуты этих серий входят в комплект для установки разъединителя РЛНД.
Конструктивно хомуты выполнены в виде металлической скобы с резьбой и гайками на ее концах. Производятся хомуты из стали с нанесением антикоррозионного лакокрасочного покрытия или оцинкованной стали.

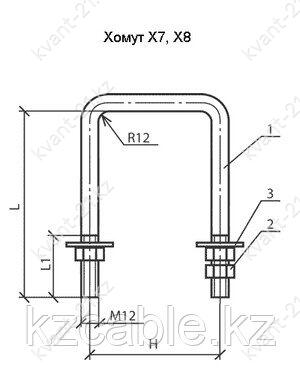

Размеры Хомутов Х-7, Х-8:
| Марка хомута | Геометрические размеры, мм | Масса, кг | ||
|---|---|---|---|---|
| Н | L | L1 | ||
| Хомут Х-7 | 230 | 245 | 70 | 0,70 |
| Хомут Х-8 | 230 | 285 | 60 | 0,80 |
Спецификация Хомутов Х-7, Х-8:
| Позиция | Наименование детали | Количество |
|---|---|---|
| 1 | Круг 12 ГОСТ 2590-71 | 1 |
| 2 | Гайка М12 ГОСТ 5915-70 | 3 |
| 3 | Шайба 12 ГОСТ 11371-78 | 2 |
****
