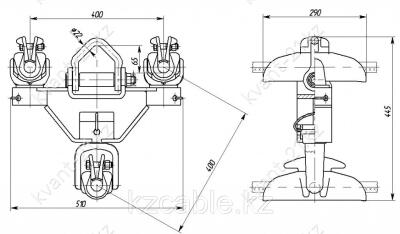

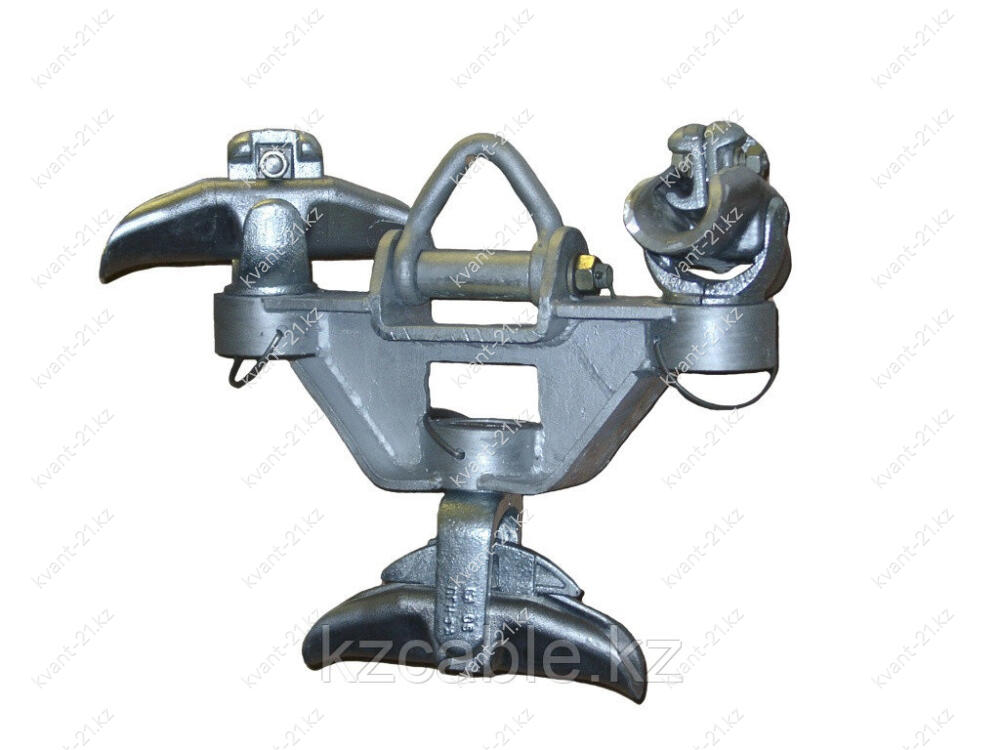

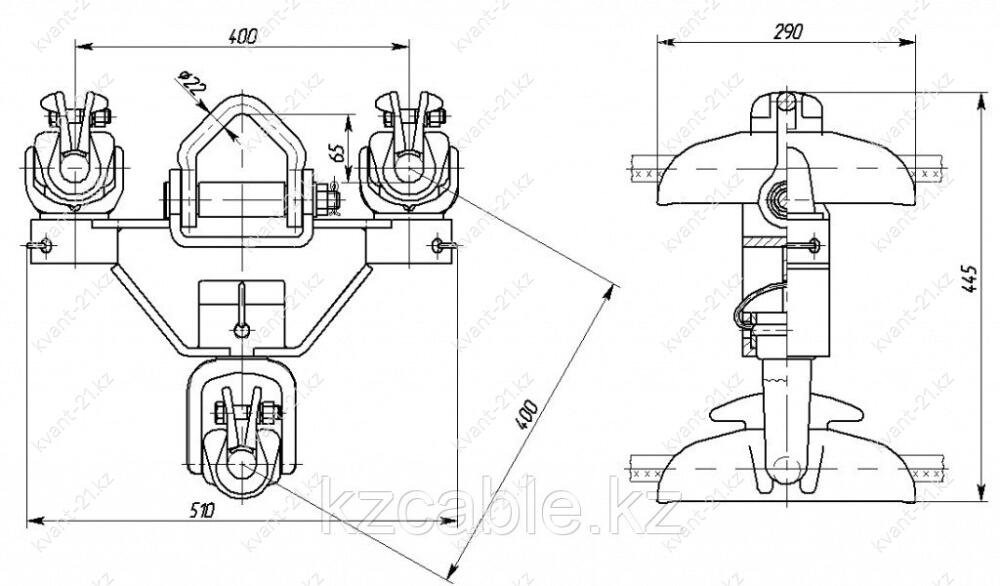

Зажим поддерживающий 3ПГН-5-А для трех проводов диаметром 21,6 мм...33,2 мм
Заказать через WhatsApp
Отправьте заявку
Описание
Предназначен для крепления трех проводов к изолирующим подвескам на промежуточных опорах воздушных линий электропередачи.
Разрушающая нагрузка - 210 кН.
Масса - 34,53 кг.
Соответствует требованиям ТУ 3449-207-76935199-2007
Поддерживающие зажимы ПГН-5-3, ПГН-5-4, ПГН-5-6, ПГН2-5-А, 2ПГН-5-7, 2ПГН-5-А, 2ПГН2-5-А, 3ПГН-5-7, 3ПГН-5-12, 3ПГН-5-А, 3ПГН2-5-А, в зависимости от марки проводов, монтируемых в зажиме, должны комплектоваться соответствующими прокладками.
| Марка прокладки | Номинальное сечение проводов по ГОСТ 839-80,мм2 | Диаметр провода, мм | |
|---|---|---|---|
| А, АКП | АС, АСКС, АСКП, АСК | ||
| А | 650 | 550/71, 600/72 | 32,4...33,2 |
| Б | 600 | - | 31,5 |
| В | 550 | 500/64 | 30,3...30,6 |
| Г | 500 | 450/56, 500/27, 400/93, 300/204 | 28,8...29,4 |
| Д | 450 | 400/22, 400/51, 400/64 | 26,6...27,7 |
| Е | 400 | 330/43 | 25,2...25,6 |
| Ж | 350 | 300/39, 330/30, 300/48, 300/66, 185/128 | 23,1...24,8 |
| К | 300 | 240/32, 240/39, 240/56 | 21,6...22,4 |
Преимущества применения зажимов поддерживающих
ПГН2-5-А, 2ПГН-5-А, 2ПГН2-5-А, 3ПГН-5-А, 3ПГН2-5-А
Отличаются от существующих конструкций повышенными механическими характеристиками, износостойкостью, устойчивостью подвески расщепленного провода.
