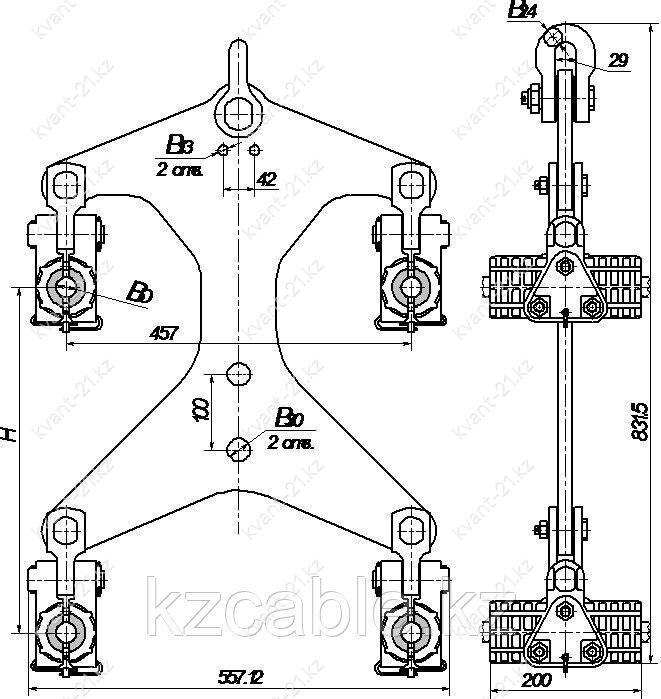

Зажим поддерживающий глухой немагнитный компенсирующий для четырех проводов 4ПГН-5-12К1
Заказать через WhatsApp
Отправьте заявку
Описание
Зажим предназначен для крепления четырех проводов к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марка зажима | Номинальное сечение проводов, мм² | Диапазон диаметров проводов,мм | Диаметр вставки, D, мм | Разрывное усилие кН, не менее | Прочность заделки провода в зажимах, кН, не менее | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| ТУ 3510-001-699 48333 АААС-Z455-2Z | по ГОСТ 839 | |||||||
А; АКП | АС; АСКС; АСКП; АСК | |||||||
| 4ПГН-5-12К1 | - | - - - 500 | 450/56 500/27 400/93 300/204 - | 28,8 29,4 29,1 29,2 29,1 | 29,4 | 131,37 112,19 173,72 284,58 80,00 | 26,274 22,438 34,744 56,916 16,0 | 43,58 |
