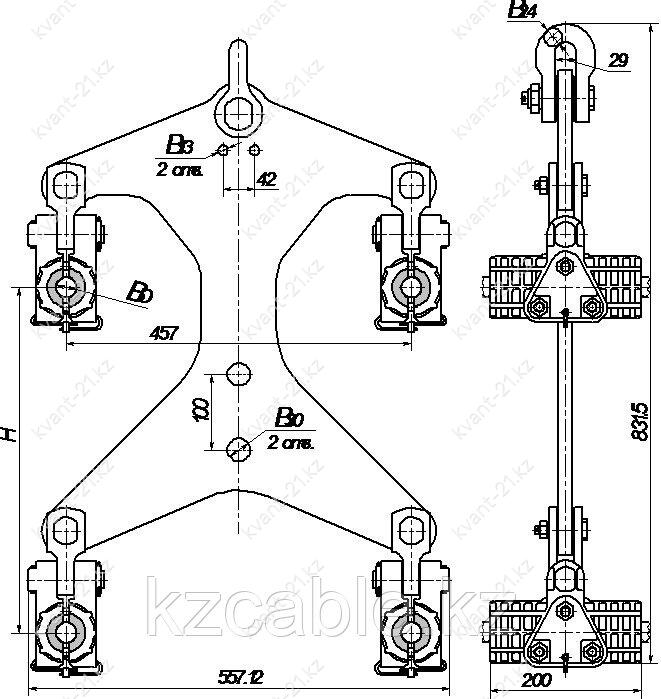

Зажим поддерживающий глухой немагнитный компенсирующий для четырех проводов 4ПГН-5-12К2
Заказать через WhatsApp
Отправьте заявку
Описание
Зажим предназначен для крепления четырех проводов к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марка зажима | Номинальное сечение проводов, мм² | Диапазон диаметров проводов,мм | Диаметр вставки, D, мм | Разрывное усилие кН, не менее | Прочность заделки провода в зажимах, кН, не менее | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| ТУ 3510-001-699 48333 АААС-Z455-2Z | по ГОСТ 839 | |||||||
А; АКП | АС; АСКС; АСКП; АСК | |||||||
| 4ПГН-5-12К2 | - 462 | - - - 450 - | 400/22 400/51 400/64 - - | 26,6 27,5 27,7 27,3 26,1 | 27,7 | 95,12 120,48 129,18 71,86 150,06 | 19,024 24,096 25,836 14,372 30,012 | 43,76 |
