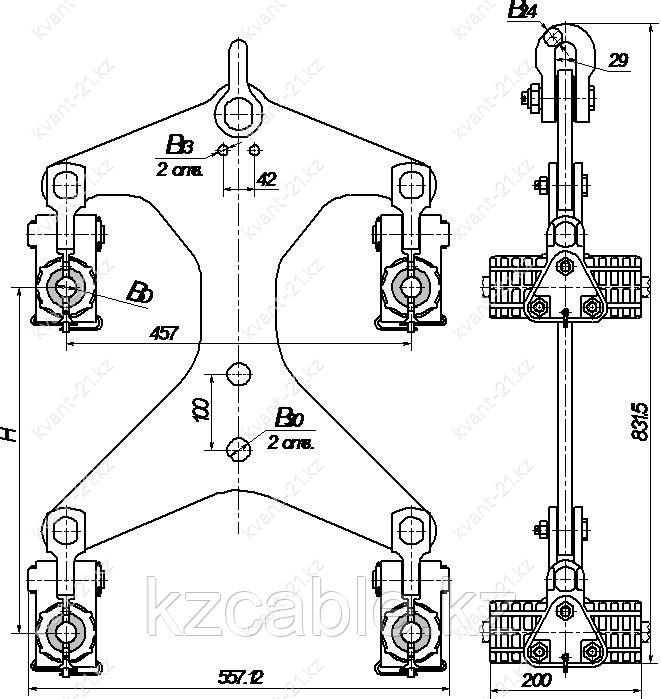

Зажим поддерживающий глухой немагнитный компенсирующий для четырех проводов 4ПГН2-5-12К4
Заказать через WhatsApp
Отправьте заявку
Описание
Зажим предназначен для крепления четырех проводов к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марки применяемых проводов: А, АС по ГОСТ 839-80 и АААС-Z по ТУ 3510-001-699 48333.
Разрушающая нагрузка – не менее 210 кН.
Соответствуют требованиям ТУ 3449-282-76935199-2015.
Марка зажима | Номинальное сечение проводов, мм² | Диапазон диаметров проводов,мм | Диаметр вставки, D, мм | Разрывное усилие кН, не менее | Прочность заделки провода в зажимах, кН, не менее | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|
| ТУ 3510-001-699 48333 АААС-Z455-2Z | по ГОСТ 839 | |||||||
А; АКП | АС; АСКС; АСКП; АСК | |||||||
| 4ПГН2-5-12К4 | - | - 350 | 300/39 330/30 300/48 300/66 185/128 300/67 - | 24,0 24,8 24,1 24,5 23,1 24,5 24,2 | 24,8 | 90,57 88,85 100,62 117,52 183,82 126,27 57,06 | 18,114 17,77 20,124 23,504 36,764 25,254 11,412 | 47,02 |
